M5Stack ATOMS3R Kamerakit, 8MB PSRAM, 0,3MP, ESP32-S3, IR, Sensorik, UVC, USB-C, 5V
Product number: M5-C126-CAM
CHF 26.25
Available · 7 piece · 2-5 Tage
CHF 26.25
Customers also bought
Available · 5 piece · 2-5 Tage
Available · 7 piece · 2-5 Tage
Available · 30 piece · 2-5 Tage
Available · 18 piece · 2-5 Tage
Description
Product information "M5Stack ATOMS3R Kamerakit, 8MB PSRAM, 0,3MP, ESP32-S3, IR, Sensorik, UVC, USB-C, 5V"

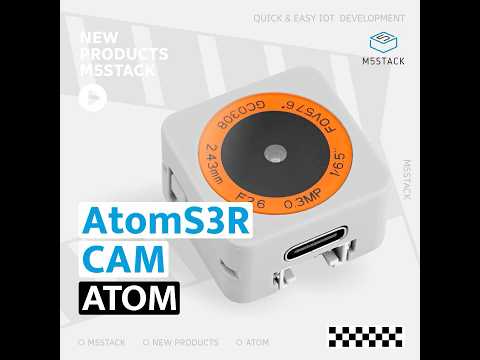

Das ATOMS3R Cam ist ein kompaktes programmierbares Kameramodul mit integriertem ESP32-S3-PICO-1-N8R8 Controller. Es verfügt über integriertes WLAN, 8MB Flash-Speicher und 8MB PSRAM. Die Stromversorgung erfolgt über eine Schaltung zur Spannungswandlung von 5V auf 3.3V. Zusätzlich sind ein dreiachsiger BMM150-Geosensor und ein sechsachsiger BMI270-Lagesensor integriert. Die integrierte 0.3MP GC0308-Kamera ist mit einer Glasabdeckung ausgestattet, die vor Staub schützt und die Bildqualität verbessert.
Im Vergleich zu Vorgängermodellen wurde die 3D-Antenne verbessert, was sich positiv auf Leistung und Stabilität auswirkt. Das Modul ist mit vorinstallierter UVC-Firmware (USB Video Class) ausgestattet und kann dadurch als treiberlose USB-Kamera genutzt werden. Der Zugriff erfolgt direkt über die USB-Schnittstelle ohne zusätzliche Treiberinstallation. Die Typ-C-Schnittstelle dient der Stromversorgung und dem Firmware-Download. Ein HY2.0-4P Erweiterungsport sowie sechs reservierte GPIO- und Stromanschlüsse auf der Unterseite ermöglichen zusätzliche Anwendungen und Integration. Durch das kompakte Format von 24 × 24 × 13,5 mm eignet sich das Modul insbesondere für eingebettete Systeme, IoT-Überwachungslösungen und den Bildungsbereich.
Das Gerät ermöglicht kameragestützte Anwendungen wie Bewegungserkennung, Richtungserkennung oder einfache Bildübertragung über USB. Die integrierten Sensoren unterstützen die Erfassung von Bewegungs- und Magnetfelddaten. Durch die UVC-Unterstützung ist es als Plug-and-Play-Kamera direkt einsatzbereit. Dank der reservierten GPIO-Pins lässt sich das Gerät vielseitig erweitern. Der Infrarotsender erlaubt die drahtlose Steuerung kompatibler Geräte.
Das Modul dient als USB-Kamera mit integrierter Sensorik und Steuerungsmöglichkeiten. Die Kamera überträgt Bilddaten mit bis zu 30 Bildern pro Sekunde. Die Sensorik erfasst Bewegungsdaten und Magnetfelder mit hoher Genauigkeit. Die Spannungsversorgung erfolgt wahlweise über GPIO, Grove oder USB, wobei der Stromverbrauch je nach Nutzung variiert. Das kompakte Design macht das Gerät für tragbare, eingebettete oder sensorbasierte Anwendungen geeignet.
Merkmale im Überblick
- ESP32-S3-PICO-1-N8R8 Controller mit Dual-Core Xtensa LX7
- 0.3MP GC0308 Kamera mit Glasabdeckung
- Neunachsensystem: BMI270 (6-Achsen) + BMM150 (3-Achsen)
- 8MB Flash und 8MB PSRAM
- Vorinstallierte UVC-Firmware für treiberlose USB-Nutzung
- Infrarot-Übertragung mit Reichweite bis zu 12,46 m
- HY2.0-4P Erweiterungsport und 6 GPIO-Anschlüsse
- Arduino
- UIFlow
- Micropython
- SoC: ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7 @ bis zu 240 MHz
- PSRAM: 8MB
- Flash: 8MB
- BMI270 Sensor: Genauigkeit 0,05 % (Beschleunigung), 0,05°/s (Drehgeschwindigkeit), I2C-Adresse: 0x68
- BMM150 Geosensor: Genauigkeit 0,3 μT (Zugriff über BMI270)
- Kamera: GC0308, 0.3 MP, max. 30 fps
- Material Kameraabdeckung: Glas
- Infrarot-Reichweite: 12,46 m @ 180°, 1,45 m @ 90°, 3,88 m @ 45°
- Schlafstromaufnahme:
- GPIO-5V: 11,63 μA
- Grove-5V: 10,75 μA
- USB-5V: 92,50 μA
- Betriebsstromaufnahme:
- IMU: 99,25 mA
- IR: 100,40 mA
- RGB: 106,39 mA
- Kamera: 21,02 mA
- GPIO-Anschlüsse (unten): G5, G6, G7, G8, G38, G39
- Betriebstemperatur: 040 °C
- Produktabmessungen: 24 × 24 × 13,5 mm
- USB-C-Schnittstelle für Stromversorgung und Firmware-Upload
- 1× AtomS3R Cam
Properties
| Zolltarifnummer: | 84714100 |
|---|---|
| Brand: | M5Stack |
| Country of Origin: | China |
| Gross Weight (kg): | 0.017 |
| Manufacturer ID: | C126-CAM |
| Product ID: | M5-C126-CAM |
Manufacturer
M5Stack
M5Stack – Simplifying Modular IoT Development and Prototyping
M5Stack is an innovative platform designed for developing and prototyping IoT applications. Featuring modular components and a user-friendly environment, M5Stack enables developers and makers to bring their ideas to life quickly and efficiently.
The core product range includes programmable development boards, modules, sensors, and accessories. The boards often feature the ESP32 chip, which integrates Wi-Fi and Bluetooth connectivity, making them ideal for IoT and smart applications. Popular models include the M5Stack Core, M5StickC, and M5Paper, each tailored to specific needs.
M5Stack’s modular extensions, such as sensor and communication modules, provide exceptional flexibility. Users can easily add GPS, cameras, relays, or displays to their projects, enabling IoT solutions in areas like home automation, robotics, agriculture, and industrial control.
A key feature of M5Stack is its intuitive software support. The platform is compatible with development environments like Arduino, UIFlow (block-based programming), and MicroPython, making it accessible to both beginners and experienced developers.
With its combination of modular hardware, powerful software, and an active community, M5Stack offers an ideal foundation for IoT developers looking to innovate and realize their projects efficiently.
Hersteller- und Sicherheitsinformationen
M5Stack Technology Co., Ltd
501, 5F, Tangwei Stock Commercial Building, Youli Road, Bao\'an District
CN 518000 Shenzhen
https://m5stack.com
support@m5stack.com
WEEE-Nummer: 41403304
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Vor Gebrauch Betriebsanleitung sorgfältig lesen und Sicherheitsvorschriften beachten.
- Nicht in feuchter oder nasser Umgebung verwenden, wenn das Modul nicht ausdrücklich dafür geeignet ist.
- Direkten Kontakt mit spannungsführenden Teilen vermeiden.
- Nur gemäß den spezifizierten Spannungs- und Stromwerten betreiben.
- Elektronische Bauteile nur bei ausgeschaltetem und spannungsfreiem Zustand montieren oder demontieren.
- Sensoren und optische Elemente vor Staub, Schmutz und mechanischen Beschädigungen schützen.
- Hitze-, Feuer- oder Explosionsquellen von den Komponenten fernhalten.
- Entsorgung gemäß den lokalen Vorschriften für elektronische Geräte durchführen.
- Defekte Module nicht eigenmächtig reparieren, sondern Fachpersonal hinzuziehen.
- Bei sichtbaren Beschädigungen oder Fehlfunktionen sofort außer Betrieb nehmen.
