Waveshare WAVEGO EX 12-DOF Bionischer Roboter-Hund, mit Kamera, ESP32 Controller, für Raspberry Pi
Codice prodotto: WS-21783
272,45 CHF
Disponibile, tempi di consegna: 2-5 Tage
272,45 CHF
137 Berrys
I clienti hanno anche comprato
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Contenuto: 4 Stück (11,98 CHF / 1 Stück)
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Contenuto: 4 Stück (3,25 CHF / 1 Stück)
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Disponibile, tempi di consegna: 2-5 Tage
Descrizione
Info sui prodotti "Waveshare WAVEGO EX 12-DOF Bionischer Roboter-Hund, mit Kamera, ESP32 Controller, für Raspberry Pi "
Der WAVEGO EX ist ein hochentwickelter bionischer Vierbeiner mit 12 Freiheitsgraden (DOF), der für Forschung, Entwicklung und experimentelle Robotikanwendungen entwickelt wurde. Das Design basiert auf einem Mehrgelenk-Beinsystem, das mit 2.3 kg.cm großen Drehmomentservos ausgestattet ist. Dadurch können die Beine des Roboters komplexe und flexible Bewegungen ausführen, die einer natürlichen Fortbewegung ähneln. Die robuste und gleichzeitig leichte Struktur besteht aus einer Kombination von 5052 Aluminiumlegierung und PA12 Nylon. Insgesamt sorgen 40 Lagergelenke für eine zuverlässige Bewegungsstabilität.
Im Inneren arbeitet ein ESP32-DOWDQ6-V3 Prozessor als Subcontroller, der für inverse Kinematik und die Generierung von Bewegungsabläufen (Gait-Algorithmen) zuständig ist. Ein optional anschließbarer Raspberry Pi 4B übernimmt als Host-Controller hochentwickelte Bild- und Datenverarbeitungsaufgaben. Beide Controller arbeiten zusammen: der ESP32 berechnet die Bewegungsabläufe, während der Raspberry Pi die Leistung für anspruchsvolle Aufgaben wie Bildverarbeitung, Gesichtserkennung, Farberkennung oder Bewegungserkennung bereitstellt.
Der Roboter ist mit einer 5MP Weitwinkelkamera mit 160° Sichtfeld ausgestattet, die in Kombination mit OpenCV hochentwickelte visuelle Funktionen unterstützt. Dazu gehören Echtzeit-Videostreaming, Gesichtserkennung, Farberkennung und die Erkennung von Bewegungen. Eine 2MP Kamera ergänzt das visuelle System. Zusätzlich integriert sind ein 9-Achsen-Sensor (ICM20948) für präzise Bewegungserkennung und Selbstbalancierung, ein OLED-Display, RGB-Indikatoren und ein Kühlventilator.
Die Steuerung erfolgt über eine automatisch erzeugte WLAN-Verbindung. Direkt nach dem Start des Roboters wird ein eigener Hotspot erstellt, der über Smartphone oder PC-Browser erreichbar ist. Dadurch ist keine zusätzliche App oder Software erforderlich. Die Bedienung über eine Web-Oberfläche ist einfach und flexibel, wodurch der WAVEGO EX ohne umfangreiche Vorkonfiguration einsatzbereit ist.
Bewegungsseitig unterstützt der Roboter zahlreiche Abläufe: Handgeben, Aufstehen, langsames Hocken, diagonales Gehen, Springen und automatisches Balancieren. Durch programmierbare Bewegungsbeispiele, die Bezier-Kurven-basierte Geschwindigkeitsprofile nutzen, können individuelle Bewegungsabläufe entworfen und erweitert werden. Die offene Plattform mit Quellcode für FreeRTOS und Raspberry Pi OS ermöglicht vielseitige Anpassungen und Erweiterungen.
Der WAVEGO EX ist mit umfangreicher Peripherie ausgestattet, darunter USB Type-C, DC-Buchse, Servo-Header, Erweiterungsports, IPEX-Antennenanschluss und DVP-Kameraanschluss. Der Betrieb erfolgt mit handelsüblichen 18650 Li-Ion Akkus (nicht enthalten), die über eine integrierte Lade- und Schutzschaltung sicher betrieben werden können.
Die kompakte Bauweise mit Abmessungen von 179.63 × 70.27 mm und einem Gewicht von nur 554 g (inklusive Batterie) macht den Roboter leicht transportierbar. Er eignet sich daher für den Einsatz auf Tischen, in Labors, im universitären Umfeld oder für private Entwicklungsprojekte.
Merkmale im Überblick
- 12 DOF insgesamt, 3 pro Bein, mit Mehrgelenk-Design
- Inverse Kinematik und Gait-Algorithmen für effiziente Bewegungen
- Servos mit 2.3 kg.cm Drehmoment, digitaler Komparatorsteuerung
- Strukturmaterial: 5052 Aluminiumlegierung + PA12 Nylon
- 40 Lagergelenke für Stabilität
- Selbstbalancierende Steuerung durch 9-Achsen-Sensor (ICM20948)
- 5 MP 160° Weitwinkelkamera, unterstützt OpenCV-Funktionen
- Webbasierte Steuerung über WLAN-Hotspot
- ESP32 als Subcontroller, optionaler Raspberry Pi 4B als Host
- Open-Source-Demo-Codes für FreeRTOS und Raspberry Pi OS
- Unterstützt Gesichtserkennung, Farberkennung, Bewegungserkennung
- Raspberry Pi 4B (Host-Controller, nicht enthalten)
- OpenCV-Framework
- Webbrowser (Smartphone oder PC) zur Steuerung
- Maße (stehend): 218 × 116 × 152 mm
- Maße (liegend): 228 × 116 × 127 mm
- Gewicht: 554 g (inkl. Batterie)
- DOF: 12 (3 pro Bein)
- Maximale Last: 200 g
- Servogröße: 23.2 × 12.1 × 25.25 mm
- Servo-Gewicht: 13 ± 1 g
- Betriebsspannung Servo: 6 V
- Leerlaufgeschwindigkeit: 0.1 sec/60° (100 RPM)
- Stall-Drehmoment: 2.3 kg.cm (31.99 oz.in)
- Nennlast: 0.7 kg.cm
- Nennstrom: 350 mA
- Steuerung: Pulsweitenmodulation
- Betriebssystem: FreeRTOS + Raspberry Pi OS
- Bewegungen: Handgeben, Aufstehen, Hocken, diagonaler Gang, Springen, Selbstbalancierung
- Bewegungserweiterung: Bezier-Kurven basierte Bewegungsprogrammierung
- Visualisierung: Echtzeit-Streaming, Gesichtserkennung, Farbtracking, Objekterkennung
- Prozessor: ESP32-DOWDQ6-V3, Xtensa LX6 Dual-Core @240 MHz
- Speicher: 520 KB + 8 MB SRAM, 448 KB + 4 MB Flash
- Wi-Fi: 802.11 b/g/n
- Bluetooth: 4.2 (BR/EDR + BLE)
- Spannungsversorgung: 78.4 V über 18650 Li-Ion Akkus (nicht enthalten)
- Ladespannung: 8.4 V
- Schutzfunktionen: Überladung, Tiefentladung, Überstrom, Kurzschluss, Polaritätsschutz
- Ausgangsspannung: 5 V für Host-Controller
- USB Type-C (Download, UART, Peripherie)
- DC-023 Ladebuchse
- 2×5 IDC Verbinder
- OLED PH2.0 Header
- Servo-Pin Header
- 18650 Batteriehalter
- DVP Kameraanschluss
- IPEX Antennenanschluss
- Raspberry Pi Erweiterungsports
- Mehrfacherweiterungsport (2×5P)
- ESP32-DOWDQ6-V3 Controller
- Reset-Taster
- CP2102 USB-UART-Konverter
- MP1658GTF-Z Power Chip
- Batterie-Wakeup-Taster
- Akku-Managementsystem für Li-Ion
- Spannungsversorgungsschalter
- INA219 Spannungs-/Strommonitor-IC
- Servo-Power-IC
- PCA9685 PWM-Chip
- Signalpegel-Übersetzer
- ICM20948 9-Achsen-Sensor
- W25Q32JVSSIQ Flash-Chip
- ESP-PSRAM64H Speicherchip
- RGB-Indikator
- Batterie-Polschutz-Anzeige
- RT9166A-12PXL Power Chip
- RT9166A-28PXL Power Chip
- Aktiver Buzzer (9×5, 3.3 V)
- Externe Antenne
- 0.96" OLED Display
- PA12-Nylon-Seitenwand
- Gehäuse aus Aluminiumlegierung
- Servo mit hohem Drehmoment
- Mehrfach-Verbindungsstangenbein
- Beinverbindung
- Schalter
- Weitwinkelkamera
- Lüfter
- Raspberry Pi Halterung
- Li-Ion Akku-Management mit Lade- und Schutzschaltungen
- Dokumentation und Demo-Codes open source verfügbar
- Sicherheitswarnung: Lithium-Ionen-Batterien nur mit geeigneten Ladegeräten nutzen, nicht mit unterschiedlichen Marken oder alten/neuen Batterien mischen
- 1x WAVEGO Body Case
- 1x WAVEGO Basisbauteile
- 1x Raspberry Pi Erweiterungshalter
- 1x 5 MP Weitwinkelkamera
- 1x 2 MP Kamera
- 1x Kühlventilator
- 1x Semi-transparente Acrylplatte
- 1x Doppelseitiges Klebepad
- 14x Mikro Schublager
- 30x Mikro Kugelflanschlager
- 1x WAVEGO Base Board
- 1x 2.4 GHz Antenne
- 1x 0.91 Zoll OLED Display
- 1x Schraubendreher
- 1x Kreuzschlüssel
- 1x 4PIN PH2.0 Kabel
- 1x IPEX-zu-SMA Kabel (~17 cm)
- 4x Jumper Kabel (~20 cm)
- 1x USB Kabel (~1 m)
- 1x Servo Pack
- 1x 8.4V 2A Ladegerät
- 1x Schrauben und Abstandsbolzen
- 1x Tragetasche
Hinweise
- Raspberry Pi und Batterien für die Stromversorgung sind nicht im Lieferumfang enthalten!
Proprietà
| Gewicht Brutto (in kg): | 2.000 |
|---|---|
| Zolltarifnummer: | 90230010 |
| Artikelnummer: | WS-21783 |
| Herkunftsland: | China |
| Hersteller: | Waveshare |
| Hersteller Produktnummer: | RPI WAVEGO ACCE (EU) |

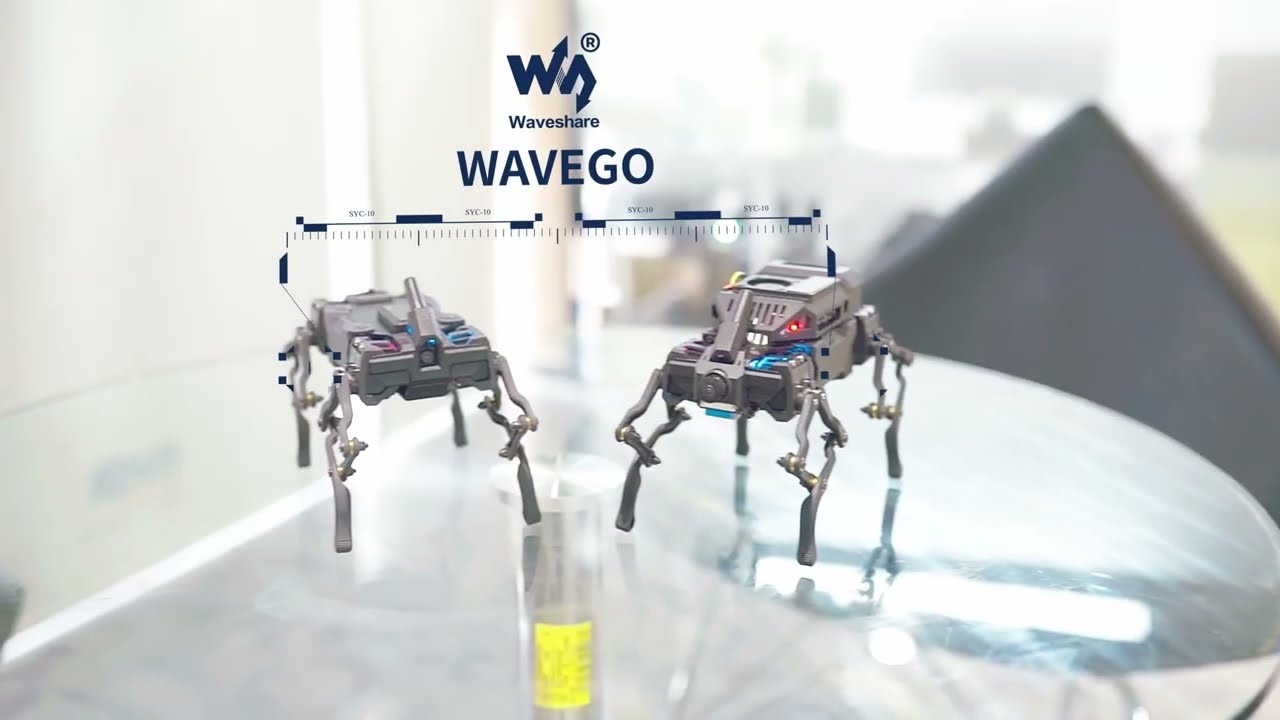

Video 1
