Produktinformationen "M5Stack ATOMS3R Kamerakit, 8MB PSRAM, 0,3MP, ESP32-S3, IR, Sensorik, UVC, USB-C, 5V"

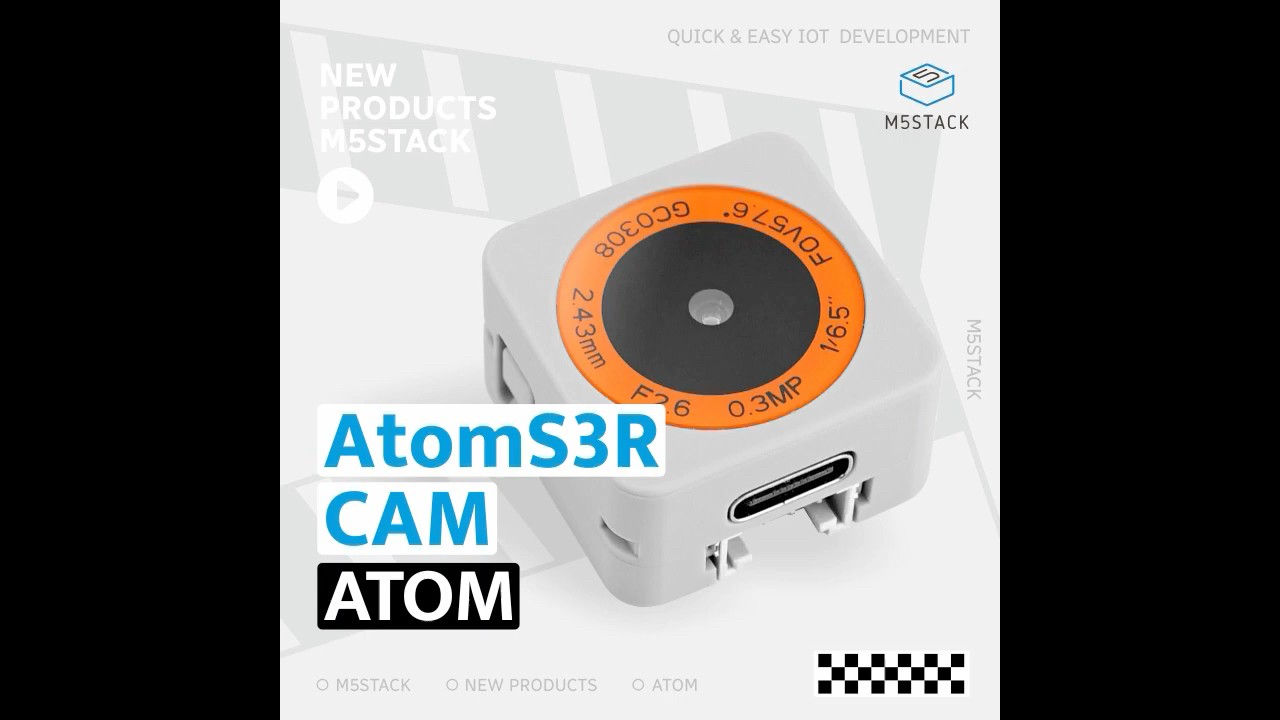

ATOMS3R Kamerakit (8MB PSRAM)
Das ATOMS3R Cam ist ein kompaktes programmierbares Kameramodul mit integriertem ESP32-S3-PICO-1-N8R8 Controller. Es verfügt über integriertes WLAN, 8MB Flash-Speicher und 8MB PSRAM. Die Stromversorgung erfolgt über eine Schaltung zur Spannungswandlung von 5V auf 3.3V. Zusätzlich sind ein dreiachsiger BMM150-Geosensor und ein sechsachsiger BMI270-Lagesensor integriert. Die integrierte 0.3MP GC0308-Kamera ist mit einer Glasabdeckung ausgestattet, die vor Staub schützt und die Bildqualität verbessert.

Im Vergleich zu Vorgängermodellen wurde die 3D-Antenne verbessert, was sich positiv auf Leistung und Stabilität auswirkt. Das Modul ist mit vorinstallierter UVC-Firmware (USB Video Class) ausgestattet und kann dadurch als treiberlose USB-Kamera genutzt werden. Der Zugriff erfolgt direkt über die USB-Schnittstelle ohne zusätzliche Treiberinstallation. Die Typ-C-Schnittstelle dient der Stromversorgung und dem Firmware-Download. Ein HY2.0-4P Erweiterungsport sowie sechs reservierte GPIO- und Stromanschlüsse auf der Unterseite ermöglichen zusätzliche Anwendungen und Integration. Durch das kompakte Format von 24 × 24 × 13,5 mm eignet sich das Modul insbesondere für eingebettete Systeme, IoT-Überwachungslösungen und den Bildungsbereich.

Das Gerät ermöglicht kameragestützte Anwendungen wie Bewegungserkennung, Richtungserkennung oder einfache Bildübertragung über USB. Die integrierten Sensoren unterstützen die Erfassung von Bewegungs- und Magnetfelddaten. Durch die UVC-Unterstützung ist es als Plug-and-Play-Kamera direkt einsatzbereit. Dank der reservierten GPIO-Pins lässt sich das Gerät vielseitig erweitern. Der Infrarotsender erlaubt die drahtlose Steuerung kompatibler Geräte.

Das Modul dient als USB-Kamera mit integrierter Sensorik und Steuerungsmöglichkeiten. Die Kamera überträgt Bilddaten mit bis zu 30 Bildern pro Sekunde. Die Sensorik erfasst Bewegungsdaten und Magnetfelder mit hoher Genauigkeit. Die Spannungsversorgung erfolgt wahlweise über GPIO, Grove oder USB, wobei der Stromverbrauch je nach Nutzung variiert. Das kompakte Design macht das Gerät für tragbare, eingebettete oder sensorbasierte Anwendungen geeignet.

Merkmale im Überblick

ESP32-S3-PICO-1-N8R8 Controller mit Dual-Core Xtensa LX7
0.3MP GC0308 Kamera mit Glasabdeckung
Neunachsensystem: BMI270 (6-Achsen) + BMM150 (3-Achsen)
8MB Flash und 8MB PSRAM
Vorinstallierte UVC-Firmware für treiberlose USB-Nutzung
Infrarot-Übertragung mit Reichweite bis zu 12,46 m
HY2.0-4P Erweiterungsport und 6 GPIO-Anschlüsse

Kompatibilität

Arduino
UIFlow
Micropython

Technische Daten

SoC: ESP32-S3-PICO-1-N8R8, Dual-Core Xtensa LX7 @ bis zu 240 MHz
PSRAM: 8MB
Flash: 8MB
BMI270 Sensor: Genauigkeit 0,05 % (Beschleunigung), 0,05°/s (Drehgeschwindigkeit), I2C-Adresse: 0x68
BMM150 Geosensor: Genauigkeit 0,3 μT (Zugriff über BMI270)
Kamera: GC0308, 0.3 MP, max. 30 fps
Material Kameraabdeckung: Glas
Infrarot-Reichweite: 12,46 m @ 180°, 1,45 m @ 90°, 3,88 m @ 45°
Schlafstromaufnahme:
- GPIO-5V: 11,63 μA
- Grove-5V: 10,75 μA
- USB-5V: 92,50 μA
Betriebsstromaufnahme:
- IMU: 99,25 mA
- IR: 100,40 mA
- RGB: 106,39 mA
- Kamera: 21,02 mA
GPIO-Anschlüsse (unten): G5, G6, G7, G8, G38, G39
Betriebstemperatur: 040 °C
Produktabmessungen: 24 × 24 × 13,5 mm

Sonstige Daten

USB-C-Schnittstelle für Stromversorgung und Firmware-Upload

Lieferumfang

1× AtomS3R Cam
