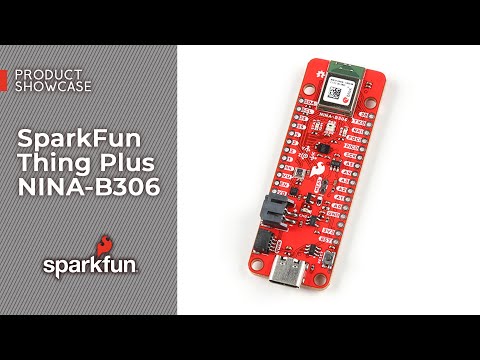

SparkFun Thing Plus, NINA-B306
Produktnummer: WRL-20854
CHF 107.05
Sofort verfügbar · 1 Stück · 2-5 Tage
CHF 107.05
SparkFun Thing Plus, NINA-B306
Jetzt Bestellen und 54 Berrys sichern
Beschreibung
Produktinformationen "SparkFun Thing Plus, NINA-B306"
Das SparkFun NINA-B306 Thing Plus bietet eine einzigartige kombinierte Entwicklungsplattform im Thing Plus Formfaktor mit dem NINA-B306 von u-blox™, der ISM330DHCX 6DoF IMU von STMicroelectronics™ und dem BME280 Atmosphärensensor von Bosch Sensortec™.
Das NINA-B306 ist ein kombiniertes Bluetooth® 5 konformes Modul mit einem Arm® Cortex®-M4 Prozessor. Das NINA-B306 verfügt über eine integrierte PCB-Antenne, sodass keine externe Antenne benötigt wird. Sie verfügt über 1MB Flash und 250kB RAM.
Der kombinierte Feuchtigkeits- und Drucksensor BME280 misst Luftdruck, Luftfeuchtigkeit und Umgebungstemperatur in einem kleinen Gehäuse. Der Sensor misst den Druck von 300 bis 1100hPa und hat einen vollen Temperaturbereich von 0 bis 65°C. Der Sensor kommuniziert mit dem NINA-B306 über I2C.
Die ISM330DHCX 6DoF IMU ist ein leistungsstarker digitaler 3D-Beschleunigungssensor und ein digitales 3D-Gyroskop, die für Industrie 4.0 geeignet sind. Die IMU verfügt über frei wählbare Beschleunigungsbereiche von 2 bis 4 bzw. 8 bis 16 g und einen großen Winkelbereich von 125 bis 250 bzw. 500 bis 2000 bzw. 4000 dps. Der ISM330DHCX verfügt über eingebettete Funktionen wie Machine Learning Core, programmierbare FSM, FIFO, Sensor-Hub, Ereignisdekodierung und Interrupts.
Das NINA-B306 Thing Plus verfügt über Qwiic- und LiPo-Akku-Anschlüsse und eine Auswahl an GPIO-, Analog- und Kommunikationspins (UART, SPI und I2C), die auf die PTH-Header verteilt sind. Das Board enthält außerdem das MCP73831 Einzelzellen-LiPo-Ladegerät und die MAX17048 Tankanzeige zum Laden und Überwachen eines angeschlossenen Akkus. Und schließlich haben wir einen SD-Kartenslot für externen Speicherbedarf eingebaut.
Features:
Das NINA-B306 ist ein kombiniertes Bluetooth® 5 konformes Modul mit einem Arm® Cortex®-M4 Prozessor. Das NINA-B306 verfügt über eine integrierte PCB-Antenne, sodass keine externe Antenne benötigt wird. Sie verfügt über 1MB Flash und 250kB RAM.
Der kombinierte Feuchtigkeits- und Drucksensor BME280 misst Luftdruck, Luftfeuchtigkeit und Umgebungstemperatur in einem kleinen Gehäuse. Der Sensor misst den Druck von 300 bis 1100hPa und hat einen vollen Temperaturbereich von 0 bis 65°C. Der Sensor kommuniziert mit dem NINA-B306 über I2C.
Die ISM330DHCX 6DoF IMU ist ein leistungsstarker digitaler 3D-Beschleunigungssensor und ein digitales 3D-Gyroskop, die für Industrie 4.0 geeignet sind. Die IMU verfügt über frei wählbare Beschleunigungsbereiche von 2 bis 4 bzw. 8 bis 16 g und einen großen Winkelbereich von 125 bis 250 bzw. 500 bis 2000 bzw. 4000 dps. Der ISM330DHCX verfügt über eingebettete Funktionen wie Machine Learning Core, programmierbare FSM, FIFO, Sensor-Hub, Ereignisdekodierung und Interrupts.
Das NINA-B306 Thing Plus verfügt über Qwiic- und LiPo-Akku-Anschlüsse und eine Auswahl an GPIO-, Analog- und Kommunikationspins (UART, SPI und I2C), die auf die PTH-Header verteilt sind. Das Board enthält außerdem das MCP73831 Einzelzellen-LiPo-Ladegerät und die MAX17048 Tankanzeige zum Laden und Überwachen eines angeschlossenen Akkus. Und schließlich haben wir einen SD-Kartenslot für externen Speicherbedarf eingebaut.
Features:
- NINA-B306
- Bluetooth 5 konformes Low Energy Modul mit integriertem Arm Cortex-M4 Prozessor
- Unterstützte 2,4 GHz Funkmodi
- Bluetooth Low Energy
- IEEE 802.15.4
- Eigene u-blox 2,4GHz Modi
- Interne PCB-Antenne
- Max Reichweite: 1400m
- 1MB Flash
- 250kB RAM
- BME280 Umweltsensor
- Temperaturbereich:
- Gesamtgenauigkeit: 0 bis 65°C
- Betriebsfähig: -40 bis +85°C
- Luftfeuchtigkeitsbereich: 0 bis 100% RH
- Druckbereich: 300 bis 1100hPa
- I2C Adresse: 0x76
- Temperaturbereich:
- ISM330DHCX 6DoF IMU
- 3D Beschleunigungssensor
- Wählbare Skalenendbereiche: ±2/±4/±8/±16g
- 3D Gyroskop
- Erweiterte wählbare Skalenendbereiche: ±125/±250/±500/±1000/±2000/±4000dps
- Betriebstemperaturbereich: -40 bis +105°C
- Eingebaute Kompensation für hohe Stabilität über den Betriebstemperaturbereich
- Eingebauter intelligenter FIFO mit bis zu 9kB
- Programmierbare Finite State Machine zur Verarbeitung der Daten von Beschleunigungsmesser und Gyroskop
- Externe Sensordatenverarbeitung wird auf diesem Board nicht unterstützt
- Smarte eingebettete Funktionen und Interrupts: Neigungserkennung, freier Fall, Aufwachen, 6D/4D-Orientierung, Klick und Doppelklick
- Eingebauter Schrittzähler, Schrittdetektor und Zähler
- Eingebauter Temperatursensor
- I2C Adresse: 0x6B
- 3D Beschleunigungssensor
- Thing Plus Form-Factor (Feather-kompatibel):
- Abmessungen: 2.30in. x 0.9in.
- Zwei Befestigungslöcher:
- 4-40 Schrauben kompatibel
- 21 GPIO PTH Breakouts
- SPI, UART und I2C Schnittstellen
- Sechs analoge
- 8 digitale E/A
- USB-C Anschluss
- 2-Pin JST LiPo Battery Connector für einen LiPo-Akku (nicht enthalten)
- 4-Pin JST Qwiic Stecker
- MC73831 Einzelzellen-Ladegerät für LiPo-Akkus
- 500mA Ladeleistung
- MAX17048 Einzelzellen-LiPo-Tankanzeige
- µSD-Kartensteckplatz
- LEDs:
PWR- Rote Power LEDCHG- Gelbe Batterieladezustands-LEDSTAT- Blaue Status-LED, verbunden mit IO41
Vorwarnung! Das Design des Thing Plus konfiguriert das ISM330DHCX so, dass es nur im Modus 1 als peripheres I2C-Gerät zum NINA-B306 arbeitet. Dadurch wird die Nutzung des Machine Learning Core des ISM330DHCX auf die Daten der IMU beschränkt. Nutzer, die den Machine Learning Core in vollem Umfang nutzen wollen, sollten entweder die Qwiic 6DoF IMU oder 9DoF IMU ISM330DHCX Breakouts kaufen.
Dokumente:Eigenschaften
| Gewicht Brutto (in kg): | 0.007 |
|---|---|
| Zolltarifnummer: | 85176200 |
| Artikelnummer: | WRL-20854 |
| EAN: | 4060137084195 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | WRL-20854 |
