SparkFun TMC6300: Hochleistungs Dreiphasen Motortreiber, präzise BLDC- und PMSM-Steuerung, 2-11V
Réf. produit : ROB-21867
17,90 CHF
Disponible, délai de livraison : 2-5 Tage
17,90 CHF
9 Berrys
Les clients ont également acheté
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Disponible, délai de livraison : 2-5 Tage
Description
Informations sur le produit "SparkFun TMC6300: Hochleistungs Dreiphasen Motortreiber, präzise BLDC- und PMSM-Steuerung, 2-11V"

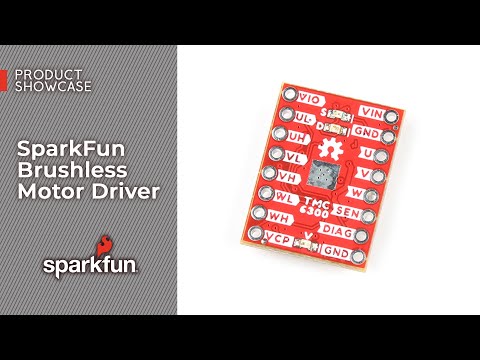

Der SparkFun 3-Phasen Brushless Motor Treiber, ausgestattet mit dem TMC6300 von ADI + Trinamic, ist ein leistungsstarker und benutzerfreundlicher Dreiphasen-Motortreiber, der für die Steuerung unseres Brushless Gimbal Motors konzipiert wurde. Er kann jeden 3-Phasen BLDC- oder PMSM-Motor mit bis zu 2A (1.4ARMS) Gesamtantriebsstrom steuern. Separate Steuerungen für die oberen und unteren Halbbrücken ermöglichen eine unglaubliche Kontrolle jeder Phase der Motor-Kommutierung. Der Treiber bietet zudem Temperatur- und Kurzschlussschutz sowie eine Diagnoseausgabe zur Anzeige von Systemfehlern. Mit einer regulierten 1,8V Stromversorgung und einer Betriebsspannung bis hinunter zu 2V eignet sich der TMC6300 besonders für Designs mit geringer Leistung, Mikrocontrollern und batteriebetriebenen Designs (min. zwei AA/NiMh-Zellen oder eine bis zwei Li-Ion-Zellen).
Merkmale im Überblick
- Board-Layout mit nach oben gerichteten LEDs und Beschriftungen, IC unten
- Thermisches Pad auf dem Board zugänglich für Kühlung
- Breakout-Pins passen perfekt auf ein Breadboard und halten die Header senkrecht für eine einfache Montage
- Kontrolle von 3-Phasen-Motoren mit sechs PWM-Signalen
- Kompatibilität mit der Arduino Simple Field Oriented Control Library
- Einschränkungen in Bezug auf unterstützte Mikrocontroller für den 6PWM-Modus
- Spannungsbereich: 2-11V
- Maximalstrom: 2A (1.4ARMS)
- Betriebsstrom: 7mA
- Standby-Strom: <50nA
- Thermische Abschaltung: 150°C
- Kurzschlussschutz: Ja
Lieferumfang
- 1 x SparkFun TMC6300 Brushless Motor Driver
Propriétés
| Gewicht Brutto (in kg): | 0.001 |
|---|---|
| Zolltarifnummer: | 85340090 |
| Artikelnummer: | ROB-21867 |
| EAN: | 4060137084607 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | ROB-21867 |
Hersteller- und Sicherheitsinformationen
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Nur in trockenen Innenräumen verwenden, um Beschädigungen durch Feuchtigkeit zu vermeiden.
- Von direkter Sonneneinstrahlung oder extremen Temperaturen fernhalten.
- Sicherstellen, dass die Betriebsspannung den technischen Spezifikationen entspricht.
- Anschluss ausschließlich mit geeignetem Kabel und Steckern durchführen.
- Produkt vor mechanischer Beschädigung, Vibrationen und Stößen schützen.
- Bei Installation und Wartung immer stromlos schalten.
- Elektronische Bauteile vor elektrostatischer Entladung (ESD) schützen.
- Nutzung nur durch geschultes Personal vornehmen.
- Defekte Produkte nicht eigenmächtig reparieren, sondern fachgerecht entsorgen.
- Batterien oder Akkus gemäß den lokalen Vorschriften entsorgen.
- Nicht zum Hausmüll geben, sondern an zertifizierte Sammelstellen weiterleiten.
