Descrizione

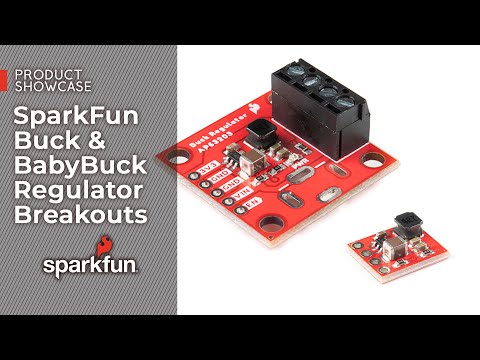

Info sui prodotti "SparkFun Buck Regulator Breakout, 3.3V, AP63203"
Das SparkFun Buck Regulator Breakout basiert auf dem AP63203 von Diodes Inc. und stellt einen synchronen 2A-Abwärtswandler dar. Es verfügt über einen breiten Eingangsspannungsbereich von 3,8 V bis 32 V sowie über einen festgelegten Ausgang von 3,3 V. Der integrierte 125 mΩ High-Side Power MOSFET und 68 mΩ Low-Side MOSFET befinden sich in einem TSOT26-Gehäuse, das auf einer 1 Zoll × 1 Zoll großen Platine verbaut ist.
Die Stromversorgung kann über Schraubklemmen, Lötpads für einen Klinkenstecker oder durchkontaktierte Löcher erfolgen. Der Ausgang steht ebenfalls über Schraubklemmen oder Löcher zur Verfügung. Auf der Rückseite der Platine ist ein Kupferpad zur Wärmeabfuhr vorgesehen. Das Frequency Spread Spectrum (FSS) senkt die elektromagnetische Interferenz (EMI). Ein proprietäres Gate-Treiber-Design reduziert zusätzlich das Schalten verursachende Klingeln und verhindert Störungen.
Das Breakout-Board dient der effizienten Spannungswandlung in Systemen mit variabler Eingangsspannung. Durch die feste Ausgangsspannung von 3,3 V eignet es sich für viele Mikrocontroller-Projekte und Anwendungen in der Embedded-Entwicklung. Es unterstützt Pulse Frequency Modulation (PFM), was insbesondere bei geringen Lasten für hohe Effizienz sorgt. Schutzmechanismen wie Überspannungsschutz, Strombegrenzung pro Schaltzyklus und thermischer Abschaltmechanismus sind integriert.
Das Board kann als Spannungsregler in Mikrocontroller-Setups, Sensorlösungen, tragbaren Geräten oder DIY-Elektroniksystemen eingesetzt werden. Die verschiedenen Anschlussoptionen und die kompakte Bauweise erleichtern die Integration in bestehende Systeme.
Merkmale im Überblick
- Unterstützung von Pulse Frequency Modulation (PFM)
- EMI-Reduktion durch Frequency Spread Spectrum (FSS)
- Integriertes Gate-Treiber-Design zur Unterdrückung hochfrequenter EMI
- Schutzschaltungen gegen Überstrom, Überspannung, thermischer Shutdown
- Kühlfläche (Kupferpad) zur Wärmeabfuhr auf der Rückseite der Platine
- Controller: AP63203
- Gehäuse: TSOT26
- Eingangsspannung: 3,8 V bis 32 V
- Ausgangsspannung: 3,3 V (festgelegt)
- Ausgangsstrom: bis zu 2 A kontinuierlich
- Platinengröße: 1 × 1 Zoll
- High-Side Power MOSFET: 125 mΩ
- Low-Side MOSFET: 68 mΩ
- Referenzspannung: 0,8 V ±1 %
- Ruhestromaufnahme: 22 µA
- Schaltfrequenz: 1,1 MHz
- Wirkungsgrad: bis zu 80 % bei 1 mA Last, 88 % bei 5 mA Last
- Schutzschaltungen: Überstrom, Überspannung, thermischer Shutdown
- 1x SparkFun Buck Regulator Breakout, 3.3V, AP63203
Proprietà
| Gewicht Brutto (in kg): | 0.004 |
|---|---|
| Zolltarifnummer: | 85044090 |
| Artikelnummer: | COM-18356 |
| EAN: | 4060137071911 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | COM-18356 |
