Beschreibung
Produktinformationen "SparkFun LTE GNSS Breakout, SARA-R5"
Der UBX-R5-Chipsatz unterstützt viele verschiedene Formen der Datenkommunikation, von vollständigen TCP/IP-Sockets und paketvermittelten Daten über HTTP Get/Put/Post, FTP (der SARA hat ein eingebautes Dateisystem), Ping bis hin zur guten alten SMS! Der eingebaute u?blox M8 GNSS-Empfänger sorgt für eine genaue und zuverlässige Positionsbestimmung und verfügt über eine separate GNSS-Antennenschnittstelle für eine externe Antenne. Sowohl die GNSS-Antenne als auch die LTE-Verbindungen werden über ein Paar SMA-Anschlüsse hergestellt.
Dieses Breakout führt fast alle funktionalen Pins des SARA-R510M8S-Moduls zu Benutzerschnittstellen (USB oder Durchkontaktierung), so dass Sie alle Funktionen dieses beeindruckenden LTE/GNSS-Moduls voll ausschöpfen können. Die UART-Schnittstelle des SARA-R5 kann in einer von fünf Varianten konfiguriert werden und bietet Konnektivität über einen oder zwei UARTs. Ein separater USB-Anschluss ermöglicht den Zugriff auf das Trace-Log des SARA zu Diagnosezwecken. Dieses Breakout bietet Zugang zu allen drei Schnittstellen (UART1, UART2 und SARA Diag) über drei separate USB-C-Anschlüsse. Alle acht seriellen 3,3-V-Signale sind auf einem Breakout-Header mit 0,1"-Raster verfügbar. Separate 0,1"-Pitch-Header stellen den I2C-Bus des SARA, Power-Pins sowie GPIO-Pins für verschiedene Funktionalitäten zur Verfügung.
Enthält:
- 1x SparkFun LTE GNSS Breakout - SARA-R5
- 1x Hologramm eUICC SIM Karte
- u-blox SARA-R510M8S Modul bietet Secure Cloud LTE-M und NB-IoT Datenkommunikation für den multiregionalen Einsatz
- Bitte prüfen Sie vor dem Kauf, ob Ihr Dienstanbieter LTE-M / NB-IoT-Abdeckung für Ihr Gebiet bietet
- Integrierter u-blox M8 GNSS-Empfänger für genaue Positionsdaten
- Nano-SIM-Anschluss
- Trennbare, robuste SMA-Anschlüsse für LTE- und GNSS-Antennen
- Schaltbare 3,3-V-Stromversorgung für eine aktive GNSS-Antenne
- USB-C-Konnektivität
- LED-Anzeigen für:
- Stromversorgung (VIN und 3,3V)
- SARA-R5 eingeschaltet
- Netzwerkanzeige
- GNSS-Zeitimpuls (1PPS)
- 3.3V plated through-hole (PTH) Pins für:
- SARA ein
- Netzwerkanzeige
- UART1
- GNSS-Zeitimpuls (1PPS)
- I2C-Bus
LTE GNSS Breakout - SARA-R5 Dokumentation
- Einführung in die LTE GNSS Breakout - SARA-R5 Anleitung
- Schaltplan
- Eagle-Dateien
- Platinenabmessungen
- Anschlussanleitung
- SparkFun u-blox SARA-R5 Arduino Bibliothek
- GitHub Hardware Repository
Eigenschaften
| Gewicht Brutto (in kg): | 0.030 |
|---|---|
| Zolltarifnummer: | 85176900 |
| Artikelnummer: | GPS-18031 |
| EAN: | 845156011636 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | GPS-18031 |

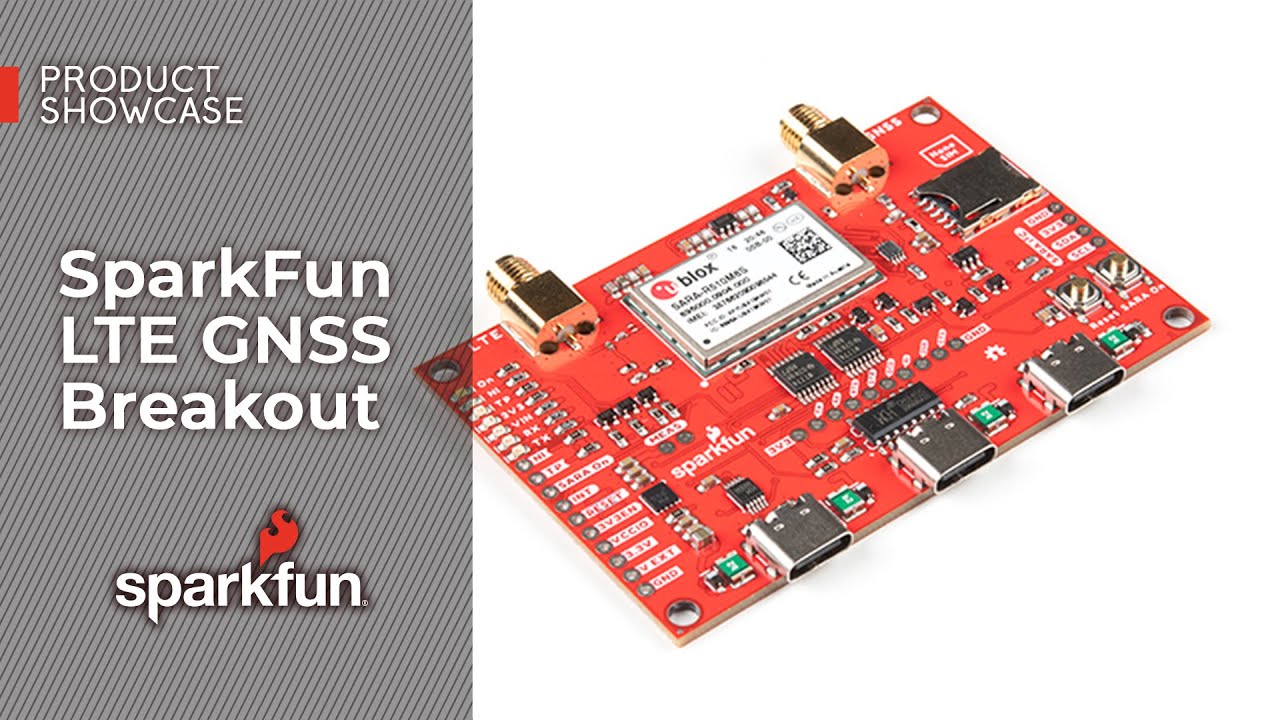

Video 1
Hersteller- und Sicherheitsinformationen
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Vor der Inbetriebnahme des GPS/GNSS-Moduls alle Verbindungen sorgfältig prüfen, um Kurzschlüsse zu vermeiden.
- Gerät vor Feuchtigkeit, extremen Temperaturen und anderen Umwelteinflüssen schützen.
- Nur mit spezifizierter Betriebsspannung und den angegebenen Komponenten verwenden.
- Bei der Installation darauf achten, dass die Antenne freie Sicht zum Himmel hat, um eine optimale Signalqualität zu gewährleisten.
- Bauteile vorsichtig behandeln, um Schäden durch elektrostatische Entladungen (ESD) zu vermeiden.
- Nicht in der Nähe von starken magnetischen oder elektromagnetischen Feldern verwenden.
- Nach Ablauf der Lebensdauer umweltgerecht und entsprechend den lokalen Vorschriften entsorgen.
- Elektronische Komponenten nicht in den Hausmüll geben, sondern bei einer entsprechenden Sammelstelle abgeben.
Bewertungen 3
Anmelden
3 Bewertungen
24. Juni 2023 07:30
Nur LTE-M1
Guten Tag
die Beschreibung suggeriert, dass LTE-M1 und NB-IoT unterstuetzt werden. Leider kann die verbaute Hardware Version "00B" des u-Blox Moduls aber nur LTE-M1 (und kein NB-IoT). Erst Hardware Version "01B" unterstuetzt beides.
Im Sparkfun Shop findet sich ein Hinweis darauf. Zitat von hier: https://www.sparkfun.com/products/18031
"Note - Please read before purchasing!: The SparkFun LTE GNSS Breakout - SARA-R5 uses the "00B" product version of the SARA-R5 module (specifically the SARA-R510M8S-00B-00). LTE NB-IoT Radio Access Technology, and the LTE FDD bands: 66, 71, 85 are not supported by this version. Refer to the SARA-R5 datasheet for more information."
Nach Ruecksprache mit dem u-Blox Service wurde mir bestaetigt, dass erst die Hardware Version "01B" NB-IoT unterstuetzt.
Ich muss sagen; ich bin ziemlich enttaeuscht.
Danke und Gruss
Felix
23. Juni 2023 00:16
Nur LTE-M1
Guten Tag
die Beschreibung suggeriert, dass LTE-M1 und NB-IoT unterstuetzt werden. Leider kann die verbaute Hardware Version "00B" des u-Blox Moduls aber nur LTE-M1 (und kein NB-IoT). Erst Hardware Version "01B" unterstuetzt beides.
Im Sparkfun Shop findet sich ein Hinweis darauf. Zitat von hier: https://www.sparkfun.com/products/18031
"Note - Please read before purchasing!: The SparkFun LTE GNSS Breakout - SARA-R5 uses the "00B" product version of the SARA-R5 module (specifically the SARA-R510M8S-00B-00). LTE NB-IoT Radio Access Technology, and the LTE FDD bands: 66, 71, 85 are not supported by this version. Refer to the SARA-R5 datasheet for more information."
Nach Ruecksprache mit dem u-Blox Service wurde mir bestaetigt, dass erst die Hardware Version "01B" NB-IoT unterstuetzt.
Ich muss sagen; ich bin ziemlich enttaeuscht.
Danke und Gruss
Felix
16. Juni 2023 21:52
Nur LTE-M1
Guten Tag
die Beschreibung suggeriert, dass LTE-M1 und NB-IoT unterstuetzt werden. Leider kann die verbaute Hardware Version "00B" des u-Blox Moduls aber nur LTE-M1 (und kein NB-IoT). Erst Hardware Version "01B" unterstuetzt beides.
Im Sparkfun Shop findet sich ein Hinweis darauf. Zitat von hier: https://www.sparkfun.com/products/18031
"Note - Please read before purchasing!: The SparkFun LTE GNSS Breakout - SARA-R5 uses the "00B" product version of the SARA-R5 module (specifically the SARA-R510M8S-00B-00). LTE NB-IoT Radio Access Technology, and the LTE FDD bands: 66, 71, 85 are not supported by this version. Refer to the SARA-R5 datasheet for more information."
Nach Ruecksprache mit dem u-Blox Service wurde mir bestaetigt, dass erst die Hardware Version "01B" NB-IoT unterstuetzt.
Ich muss sagen; ich bin ziemlich enttaeuscht.
Danke und Gruss
Felix
