SparkFun Qwiic - GPS Breakout, XA1110
Produktnummer: GPS-14414
CHF 63.65
Sofort verfügbar · 2 Stück · 2-5 days
CHF 63.65
SparkFun Qwiic - GPS Breakout, XA1110
Jetzt Bestellen und 32 Berrys sichern
Beschreibung
Produktinformationen "SparkFun Qwiic - GPS Breakout, XA1110"

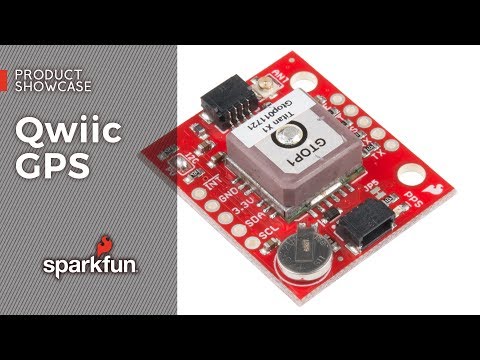

Das SparkFun XA1110 GPS Breakout ist ein kleines I2C-unterstütztes Modul, das dank unseres Qwiic Connect Systems leicht anzuschließen ist. Ausgestattet mit dem XA1110 GPS Modul von GTOP, nutzt dieses Board den MediaTek MT3333 Chipsatz, geladen mit spezieller SparkFun Firmware, die sowohl I2C als auch serielle Ports gleichzeitig aktiviert. Die Verwendung von I2C bedeutet, dass Sie Ihre serielle Schnittstelle nicht mit GPS binden müssen, was sie für andere Möglichkeiten offen lässt.
Dieses GPS Breakout unterstützt bis zu 210 PRN-Kanäle mit 99 Suchkanälen und 33 gleichzeitigen Tracking-Kanälen. Mit der Unterstützung von GPS, GLONASS, QZSS, SBAS und mehr kann der integrierte XA1110 eine noch genauere Positionierung an verschiedenen Orten ermöglichen. Zusätzlich ist der XA1110 GPS Breakout mit einer Onboard-RTC-Batterie ausgestattet, die eine Warmstart-Funktionalität ermöglicht, so dass der X1 nur fünf Sekunden bis zum ersten Fix braucht, sowie mit einem U.FL-Anschluss, der die Möglichkeit bietet, eine externe Antenne über ein U.FL-Kabel anzuschließen.
Hinweis: Die I2C-Adresse des XA1110 ist 0x10 und ist hardwaredefiniert. Für die Kommunikation mit mehreren XA1110-Sensoren an einem Bus ist ein Multiplexer/Mux erforderlich. Wenn Sie mehr als einen XA1110-Sensor verwenden möchten, sollten Sie das Qwiic Mux Breakout verwenden.
Features:
Dieses GPS Breakout unterstützt bis zu 210 PRN-Kanäle mit 99 Suchkanälen und 33 gleichzeitigen Tracking-Kanälen. Mit der Unterstützung von GPS, GLONASS, QZSS, SBAS und mehr kann der integrierte XA1110 eine noch genauere Positionierung an verschiedenen Orten ermöglichen. Zusätzlich ist der XA1110 GPS Breakout mit einer Onboard-RTC-Batterie ausgestattet, die eine Warmstart-Funktionalität ermöglicht, so dass der X1 nur fünf Sekunden bis zum ersten Fix braucht, sowie mit einem U.FL-Anschluss, der die Möglichkeit bietet, eine externe Antenne über ein U.FL-Kabel anzuschließen.
Hinweis: Die I2C-Adresse des XA1110 ist 0x10 und ist hardwaredefiniert. Für die Kommunikation mit mehreren XA1110-Sensoren an einem Bus ist ein Multiplexer/Mux erforderlich. Wenn Sie mehr als einen XA1110-Sensor verwenden möchten, sollten Sie das Qwiic Mux Breakout verwenden.
Features:
- 33 Tracking/99 Erfassungs-Kanal GPS +GLONASS Empfänger
- Unterstützt QZSS & SBAS (WAAS, EGNOS, MSAS, GAGAN)
- Empfindlichkeit: -165dBm
- Aktualisierungsrate: bis zu 10Hz
- 12 aktive Mehrton-Störungsunterdrückung
- 2x Qwiic-Anschlüsse
- U.FL-Anschluss
- Eingebaute RTC-Batterie
- Get Started With the SparkFun XA1110 GPS Breakout Guide
- Schaltplan
- Eagle-Dateien
- Qwiic Landing Page
- Hookup Guide
- Datenblatt (Titan X1)
- AirPrime Software-Benutzerhandbuch
- Für die vor dem 1. Juni 2018 ausgelieferten Module mit dem Aufkleber 'Titan X1' wird das PMTK Packet User Manual verwendet
- Beispielcode
- Arduino-Bibliothek
- GitHub
Eigenschaften
| Gewicht Brutto (in kg): | 0.006 |
|---|---|
| Zolltarifnummer: | 84733020 |
| Artikelnummer: | GPS-14414 |
| EAN: | 5904422314941 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | GPS-14414 |
Hersteller- und Sicherheitsinformationen
Hersteller-Informationen
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Vor der Inbetriebnahme des GPS/GNSS-Moduls alle Verbindungen sorgfältig prüfen, um Kurzschlüsse zu vermeiden.
- Gerät vor Feuchtigkeit, extremen Temperaturen und anderen Umwelteinflüssen schützen.
- Nur mit spezifizierter Betriebsspannung und den angegebenen Komponenten verwenden.
- Bei der Installation darauf achten, dass die Antenne freie Sicht zum Himmel hat, um eine optimale Signalqualität zu gewährleisten.
- Bauteile vorsichtig behandeln, um Schäden durch elektrostatische Entladungen (ESD) zu vermeiden.
- Nicht in der Nähe von starken magnetischen oder elektromagnetischen Feldern verwenden.
- Nach Ablauf der Lebensdauer umweltgerecht und entsprechend den lokalen Vorschriften entsorgen.
- Elektronische Komponenten nicht in den Hausmüll geben, sondern bei einer entsprechenden Sammelstelle abgeben.
