Beschreibung
Produktinformationen "SparkFun Qwiic dToF Imager, TMF8820"
Um Ihre Messungen noch einfacher zu machen, erfolgt die gesamte Kommunikation ausschließlich über I2C, wobei unser praktisches Qwiic-System zum Einsatz kommt, so dass keine Lötarbeiten erforderlich sind, um das Gerät mit dem Rest Ihres Systems zu verbinden. Dennoch haben wir 0,1?-abständige Pins herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten. Das TMF8820 bietet zwei konfigurierbare GPIO-Pins und einen Enable-Pin (EN), die als PTH-Pads herausgebrochen sind. Das Board enthält außerdem eine Power-LED und I2C-Pull-up-Widerstände, die jeweils über Jumper konfigurierbar sind. Diese Version hat eine Grundfläche, die der Qwiic Standard Größe entspricht (1.0in. x 1.0in.). Wenn Sie eine kleinere Grundfläche benötigen, sehen Sie sich unser Qwiic Mini dToF TMF8820 Imager board an!
Dieser Sensor eignet sich hervorragend für Projekte wie Entfernungsmessung für Kamera-Autofokus - Laser Detect Autofocus - LDAF (Mobiltelefon), Präsenzerkennung (Computer und Kommunikation), Objekterkennung und Kollisionsvermeidung (Robotik) und Lichtvorhang (Industrie).
Wichtig: Wir empfehlen einen Mikrocontroller mit genügend Flash, um Ihren Programmcode auszuführen. Uno's (oder andere Entwicklungsboards, die den ATmega328P verwenden) sind leider ausgeschlossen. Wir empfehlen, entweder ein Artemis Thing Plus, ESP32 Thing Plus oder ein vergleichbares Gerät als Entwicklungsboard zu wählen.
Das SparkFun Qwiic Connect System ist ein Ökosystem von I2C-Sensoren, Aktoren, Abschirmungen und Kabeln, die das Prototyping schneller und weniger fehleranfällig machen. Alle Qwiic-fähigen Boards verwenden einen gemeinsamen 4-poligen JST-Stecker mit 1 mm Abstand. Dadurch wird weniger Platz auf der Leiterplatte benötigt und dank der polarisierten Anschlüsse können Sie nichts falsch anschließen.
Einstieg mit dem Qwiic dToF TMF882X Hookup Guide
Features:
- Betriebsspannung
- 2,7V bis 3,6V
- (typischerweise 3,3V über Qwiic-Kabel)
- Stromverbrauch
- 8µA (Standby)
- 57mA (aktiv)
- AMS TMF8821 Mehrzonen-Laufzeitsensor
- Direkte ToF-Technologie mit hochempfindlicher SPAD-Erkennung
- 3x3 konfigurierbare Mehrzonenkonfiguration mit Multi-Objekt-Erkennung
- Schnelle Time-to-Digital Converter (TDC) Architektur
- Sub-Nanosekunden-Lichtimpuls
- On-Chip-Histogramm-Verarbeitung
- Hochleistungsfilter und Algorithmus zur Unterdrückung von Sonnenlicht auf dem Chip
- Messbereich: 10mm bis 5000mm @ 30Hz
- Lichtquelle: Klasse 1 940nm VCSEL
- Gesichtsfeld: einstellbar bis zu 63° diagonal
- Max. Leserate: bis zu 30Hz
- 2x Qwiic-Anschlüsse
- I2C Adresse: 0x41
- Betriebstemperaturbereich
- -30°C bis +70°C
- Breakout-Pads
- 1x Masse
- 1x Stromversorgung
- 1x I2C-Anschluss
- 1x Unterbrechung
- 2x GPIO
- 1x Freigabe
- Power LED (über Jumper konfigurierbar)
- I2C Pull-Ups (konfigurierbar über Jumper)
- Abmessungen der Platine: 2.54cm x 2.54cm (1.0" x 1.0")
Eigenschaften
| Gewicht Brutto (in kg): | 0.005 |
|---|---|
| Zolltarifnummer: | 90151040 |
| Artikelnummer: | SEN-19036 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | SEN-19036 |

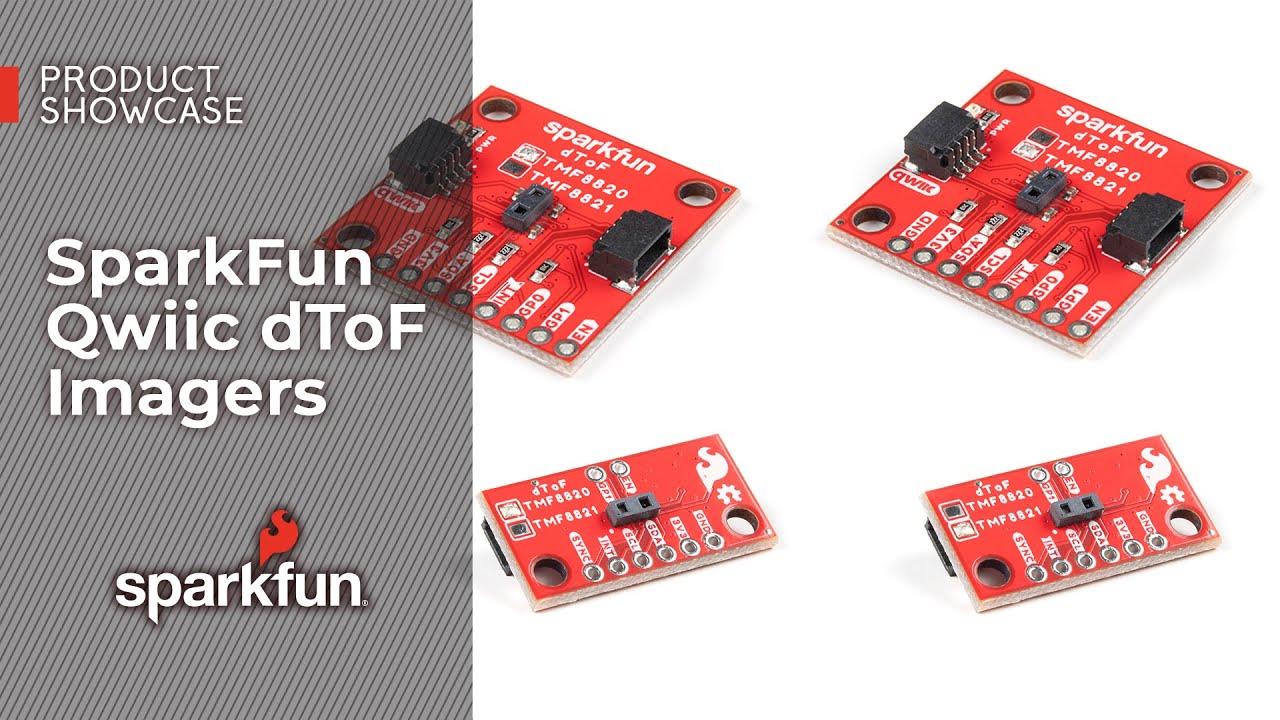

Video 1
Hersteller- und Sicherheitsinformationen
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Vor der Verwendung sicherstellen, dass der Sensor oder das Modul mit der vorgesehenen Spannungsversorgung kompatibel ist.
- Beim Anschließen an ein Stromversorgungssystem unbedingt richtige Polarität und Pinbelegungen beachten, um Schäden zu vermeiden.
- Sensor während des Betriebs nicht direkter Feuchtigkeit oder extremen Temperaturen aussetzen, sofern nicht ausdrücklich spezifiziert.
- Kontakt mit leitenden Materialien vermeiden, um Kurzschlüsse zu verhindern.
- Während Installation oder Wartung sicherstellen, dass keine Spannungsversorgung anliegt.
- Bei Defekt, Überhitzung oder ungewöhnlichem Verhalten das Modul umgehend von der Versorgung trennen.
- Produkt am Ende seiner Nutzungsdauer gemäß geltenden Richtlinien für Elektronikschrott entsorgen.
- Keine unbefugten Modifikationen oder Eingriffe in die Hardware vornehmen, da dies Sicherheitsrisiken bergen kann.
- Nur für den vorgesehenen Zweck verwenden, wie in der Produkthandbuch dokumentiert.
- Von Kindern fernhalten, da Kleinteile verschluckt werden können.
