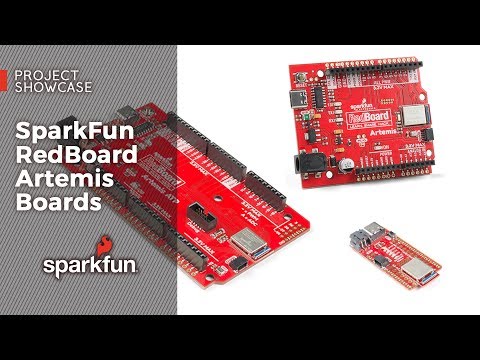

SparkFun RedBoard Artemis ATP

Das RedBoard Artemis ATP wird bei SparkFun liebevoll "All the Pins!" genannt. Das Artemis-Modul hat 48 GPIO und dieses Board bricht absolut jeden davon in einem vertrauten Mega-ähnlichen Formfaktor heraus. Was hat es mit den Siebdruckaufklebern auf sich? Sie sind überall verteilt. Wir haben uns entschieden, die Pins so zu beschriften, wie sie auf dem Apollo3-IC selbst belegt sind. Das macht das Auffinden des Pins mit der gewünschten Funktion viel einfacher. Werfen Sie einen Blick auf die vollständige Pin-Karte aus dem Apollo3-Datenblatt. Wenn Sie wirklich die 4-Bit-SPI-Funktionalität des Artemis testen wollen, müssen Sie auf die Pins 4, 22, 23 und 26 zugreifen. Müssen Sie den differentiellen ADC-Port 1 ausprobieren? Die Pins 14 und 15. Mit dem RedBoard Artemis ATP können Sie die beeindruckenden Fähigkeiten des Artemis-Moduls ausprobieren.

Das RedBoard Artemis ATP verfügt über die verbesserte Stromaufbereitung und USB-zu-Seriell, die wir im Laufe der Jahre bei unserer RedBoard-Produktlinie verfeinert haben. Ein moderner USB-C-Anschluss macht die Programmierung einfach. Ein Qwiic-Anschluss macht I2C einfach. Der ATP ist voll kompatibel mit dem Arduino-Kern von SparkFun und kann einfach unter der Arduino-IDE programmiert werden. Wir haben den JTAG-Anschluss für fortgeschrittene Anwender freigelegt, die lieber die Leistung und Geschwindigkeit professioneller Tools nutzen möchten. Wenn Sie einen Lot eines GPIOs mit einem einfach zu programmierenden, marktreifen Modul benötigen, ist das ATP genau das Richtige für Sie. Wir haben ein digitales MEMS-Mikrofon für Leute hinzugefügt, die mit Always-On-Sprachbefehlen mit TensorFlow und maschinellem Lernen experimentieren wollen. Wir haben sogar einen praktischen Jumper hinzugefügt, um den Stromverbrauch für Low-Power-Tests zu messen.

Mit 1MB Flash und 384k RAM haben Sie viel Platz für Ihre Skizzen. Das Artemis-Modul läuft mit 48MHz, wobei ein 96MHz-Turbomodus zur Verfügung steht, und ist zudem mit Bluetooth ausgestattet!

Das SparkFun RedBoard Artemis ATP ist eine leistungsstarke Plattform, wenn Sie die vollen Möglichkeiten des SparkFun Artemis-Moduls testen möchten. Wenn Sie auf der Suche nach einer kompakteren Lösung sind, sollten Sie sich unsere Nano- und Uno-Footprints für weitere hackerfreundliche Produkte ansehen.

Features:

• Arduino Mega Footprint
• 1M Flash / 384k RAM
• 48MHz / 96MHz Turbo verfügbar
• 6uA/MHz (arbeitet mit weniger als 5mW bei vollem Betrieb)
• 48 GPIO - alle interruptfähig
• 31 PWM-Kanäle
• Eingebauter BLE-Funk
• 10 ADC-Kanäle mit 14-Bit-Präzision mit bis zu 2,67 Millionen Abtastungen pro Sekunde effektiv und kontinuierlich, Multi-Slot-Abtastrate
• 2 Kanal-Differenzial-ADC
• 2 UARTs
• 6 I2C-Busse
• 6 SPI-Busse
• 2/4/8-Bit-SPI-Bus
• PDM-Schnittstelle
• I2S-Schnittstelle
• Sichere 'Smart Card'-Schnittstelle
• Qwiic-Anschluss

Dokumente:

• Get Started With the SparkFun RedBoard Artemis ATP Guide
• Schaltplan
• Eagle-Dateien
• Apollo3-Datenblatt
• Anschlussanleitung
• Artemis Integrationsanleitung
• Gestaltung mit dem SparkFun Artemis
• Artemis-Entwicklung mit Arduino
• Arduino Core
• Apollo3 Pin Map
• Artemis Info-Seite
• Artemis Foren
• GitHub Hardware Repo
