SparkFun RedBoard Edge
Produktnummer: DEV-14525
CHF 29.70
Sofort verfügbar · 15 Stück · 2-5 Tage
CHF 29.70
SparkFun RedBoard Edge
Jetzt Bestellen und 15 Berrys sichern
Beschreibung
Produktinformationen "SparkFun RedBoard Edge"

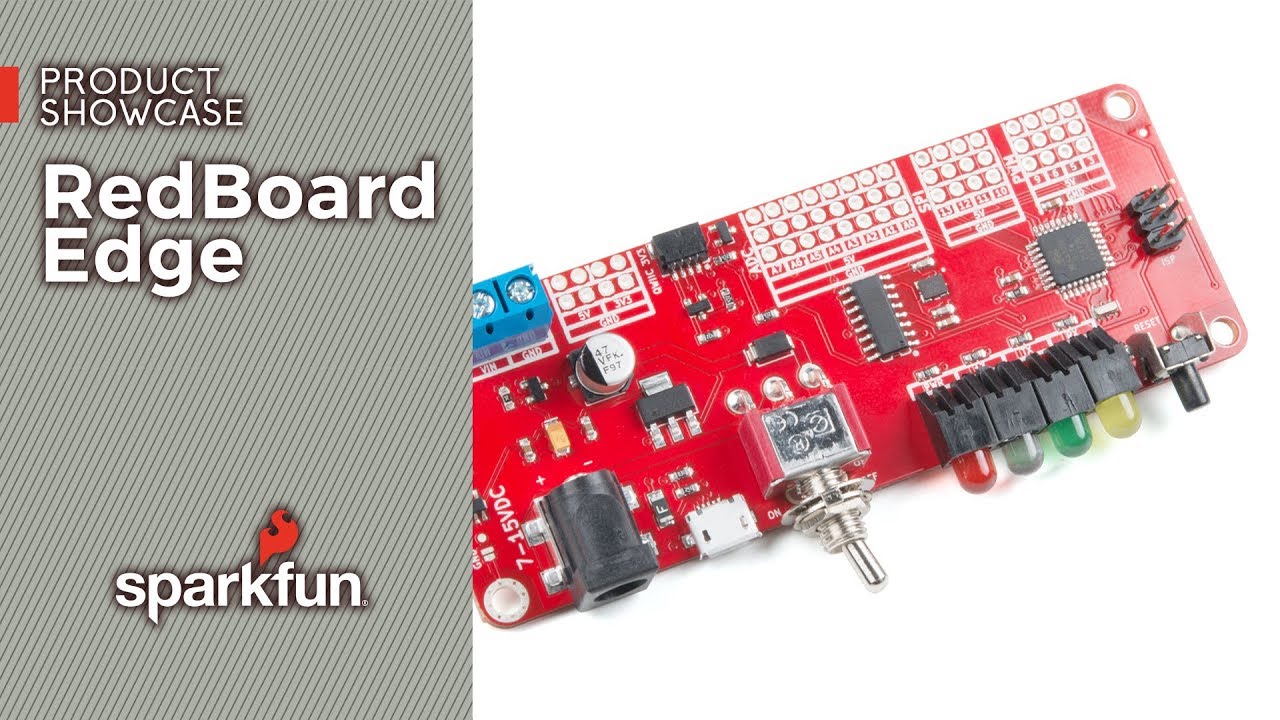

Das SparkFun RedBoard Edge ist eine raffinierte, kleine Überarbeitung des SparkFun RedBoards, die für den Einbau in ein kundenspezifisches Projektgehäuse entwickelt wurde, um eine einfache Möglichkeit zu bieten, ein sauberes, fertig aussehendes Produkt herzustellen. Es verfügt über alle Funktionen eines normalen RedBoards und ist genauso einfach zu bedienen. Sie können sogar einen Prototyp auf einem RedBoard erstellen und Ihr Projekt einfach und unkompliziert auf ein RedBoard Edge umziehen. Wenn Sie eine hervorragende Lernplattform für Physical Computing suchen, ist das SparkFun RedBoard Edge immer noch eine aktuelle Wahl!
Mit dem RedBoard Edge haben wir das ursprüngliche RedBoard so umgestaltet, dass sich alles, was "benutzerseitig" ist, auf der einen Seite des Boards befindet und alles, was "projektseitig" ist, auf der anderen Seite des Boards. Auf der Benutzerseite befinden sich die 2,1-mm-Klinkenbuchse, ein Micro-USB-Anschluss, ein rechtwinkliger Netzschalter, vier Status-LEDs (RX, TX, Pin 13, & PWR) und ein Reset-Taster. Auf der Projektseite befinden sich ein 2-Port-Schraubanschluss, ein Qwiic-Anschluss sowie Pins, die nach Funktionen gruppiert sind (PWM, ADC, SPI), wobei Stromschienen für 5V und Masse parallel zu jeder Gruppierung verlaufen. Es gibt auch 4-Pin-Stromschienen für 5V und 3,3V direkt neben dem 5mm 2-Pin-Schraubanschluss, der über den Kippschalter auf der Vorderseite des Boards mit VIN verbunden ist. Eines der coolsten Dinge am RedBoard Edge ist die Möglichkeit, die Platine über die Abstandshalter neben der Buchse und dem Schraubanschluss mit dem Gehäuse zu erden. Sie können wählen, ob Sie die Gehäusemasse mit der USB-Abschirmung oder mit der Masse des Boards oder mit beiden verbinden wollen!
Wie das SparkFun RedBoard kann auch das RedBoard Edge über ein Micro-USB-Kabel mit der Arduino IDE programmiert werden: Stecken Sie einfach das Board ein, wählen Sie "Arduino UNO" aus dem Board-Menü und schon können Sie Code hochladen. Das Edge kann mit einer Spannung von 7 bis 15VDC betrieben werden und Sie können es über USB oder über die Buchse mit Strom versorgen.
Features:
Mit dem RedBoard Edge haben wir das ursprüngliche RedBoard so umgestaltet, dass sich alles, was "benutzerseitig" ist, auf der einen Seite des Boards befindet und alles, was "projektseitig" ist, auf der anderen Seite des Boards. Auf der Benutzerseite befinden sich die 2,1-mm-Klinkenbuchse, ein Micro-USB-Anschluss, ein rechtwinkliger Netzschalter, vier Status-LEDs (RX, TX, Pin 13, & PWR) und ein Reset-Taster. Auf der Projektseite befinden sich ein 2-Port-Schraubanschluss, ein Qwiic-Anschluss sowie Pins, die nach Funktionen gruppiert sind (PWM, ADC, SPI), wobei Stromschienen für 5V und Masse parallel zu jeder Gruppierung verlaufen. Es gibt auch 4-Pin-Stromschienen für 5V und 3,3V direkt neben dem 5mm 2-Pin-Schraubanschluss, der über den Kippschalter auf der Vorderseite des Boards mit VIN verbunden ist. Eines der coolsten Dinge am RedBoard Edge ist die Möglichkeit, die Platine über die Abstandshalter neben der Buchse und dem Schraubanschluss mit dem Gehäuse zu erden. Sie können wählen, ob Sie die Gehäusemasse mit der USB-Abschirmung oder mit der Masse des Boards oder mit beiden verbinden wollen!
Wie das SparkFun RedBoard kann auch das RedBoard Edge über ein Micro-USB-Kabel mit der Arduino IDE programmiert werden: Stecken Sie einfach das Board ein, wählen Sie "Arduino UNO" aus dem Board-Menü und schon können Sie Code hochladen. Das Edge kann mit einer Spannung von 7 bis 15VDC betrieben werden und Sie können es über USB oder über die Buchse mit Strom versorgen.
Features:
- ATmega328 Mikrocontroller mit Optiboot (UNO) Bootloader
- Eingangsspannung - 7-15V
- 0-5V Ausgänge mit 3,3V kompatiblen Eingängen
- 14 digitale I/O-Pins (6 PWM-Ausgänge)
- 6 analoge Eingänge
- ISP-Stiftleiste
- 32k Flash-Speicher
- 16MHz Taktfrequenz
- Panel-Montage-Design
- Micro-USB-Anschluss
- Qwiic-Anschluss
Eigenschaften
| Gewicht Brutto (in kg): | 0.026 |
|---|---|
| Zolltarifnummer: | 85423100 |
| Artikelnummer: | DEV-14525 |
| EAN: | 5904422319090 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | DEV-14525 |
Hersteller- und Sicherheitsinformationen
Hersteller-Informationen
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Arbeiten Sie nur in trockener Umgebung und vermeiden Sie den Kontakt mit Flüssigkeiten.
- Vermeiden Sie direkten Hautkontakt mit Bauteilen während des Betriebs, um Verbrennungen zu vermeiden.
- Schließen Sie das Board nur an die spezifizierte Spannungsquelle an, Überlastung kann Schäden verursachen.
- Verwenden Sie das Board nur mit kompatiblen Geräten, um Fehlfunktionen zu vermeiden.
- Halten Sie alle Anschlusskabel ordentlich und vermeiden Sie Kurzschlüsse.
- Nicht unbeaufsichtigt in der Nähe von leicht entflammbaren Materialien betreiben.
- Führen Sie keine Änderungen an den Schaltkreisen durch, wenn das Gerät eingeschaltet ist.
- Entsorgen Sie das Produkt entsprechend den elektronischen Abfallvorschriften Ihrer Region.
- Gebrauchte oder defekte Bauteile bei speziellen Sammelstellen für Elektronikschrott abgeben.
- Schützen Sie das Board vor statischen Entladungen, um Fehlfunktionen zu vermeiden.
