SparkFun Mini GPS Shield

Produktnummer: GPS-14030

CHF 10.10

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar · 14 Stück · 2-5 Tage

Produkt-Zubehör direkt mitbestellen

JST SH Jumperkabel, 6 Pins, 4,5cm

CHF 5.90*

GPS-Empfänger, GP-735, 56 Kanäle

CHF 45.35*

CHF 10.10*

SparkFun Mini GPS Shield

Jetzt Bestellen und 6 Berrys sichern

Produktinformationen "SparkFun Mini GPS Shield"

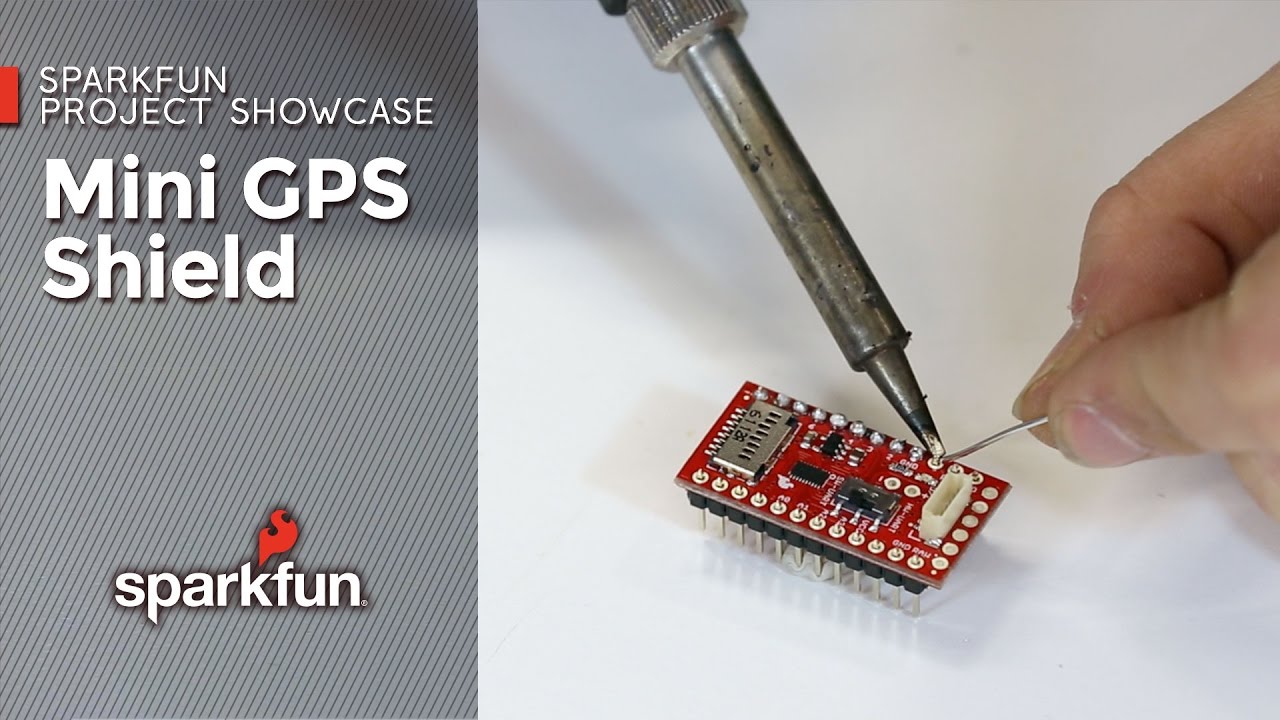

Das SparkFun Mini GPS Shield stattet Ihren Arduino Mini mit einem GPS-Modul, einem µSD-Speicherkartensockel und allen anderen Peripheriegeräten aus, die Sie benötigen, um Ihren Arduino in einen Wunderlogger zur Positionsbestimmung, Geschwindigkeitsüberwachung und Höhenbeobachtung zu verwandeln. Das Schild basiert auf dem GP-735 GPS-Modul, einem 56-Kanal-GPS-Empfänger mit einem uBlox-Chipsatz der 7. Generation und einer Aktualisierungsrate von bis zu 10 Hz. Das Board verwendet auch einen Level-Shifter, so dass Sie sich keine Sorgen um die Logikspannung Ihres Arduino Mini machen müssen.

Das Mini GPS Shield ist eine Mini-Version unseres GPS Logger Shield. Während das GPS Logger Shield für das Arduino RedBoard entwickelt wurde, wurde das Mini GPS Shield für die Arduino Mini/Micro Boards entwickelt.

Das Shield wird mit einem 6-poligen JST-Stecker zum Anschluss des GP-735-Moduls geliefert. Wenn Sie bereits ein GPS-Modul haben, sind die JST-Pins herausgebrochen und beschriftet, damit Sie so gut wie jedes GPS-Modul verwenden können, das mit bis zu 3,3 V arbeitet. Das Mini GPS Shield funktioniert mit jedem unserer Arduino Mini Boards. Das Board verwendet 3,3V-Logik; der Logik-Pegel-Wandler auf dem Shield ermöglicht es Ihnen jedoch, 5V-Boards genauso einfach zu verwenden. Die Mini-Boards haben symmetrische Pins, was bedeutet, dass es sehr einfach ist, das Shield falsch herum einzustecken. Ein verkehrtes Einstecken des Shields beschädigt zwar keine der beiden Platinen, kann aber leicht übersehen werden. Schauen Sie sich unbedingt die Anschlussanleitung unten an, um eine korrekte Installationsanleitung zu erhalten.

Merkmale:

Unterstützt GP-735 mit herausgebrochenen Pins, um die meisten 3,3 V toleranten GPS-Module zu unterstützen
Unterstützt Pufferbatterie-Optionen
uSD-Speicherkartensockel
Arbeitet mit jedem Arduino Mini Board (3,3V oder 5V)
UART-Schalter steuert die serielle Kommunikation
Konfigurierbare LED zur Anzeige des GPS-Fix

Dokumente:

Gewicht Brutto (in kg):	0.003
Zolltarifnummer:	84733020
Artikelnummer:	GPS-14030
EAN:	5906623417780
Herkunftsland:	USA
Hersteller:	SparkFun
Hersteller Produktnummer:	GPS-14030
