Produktinformationen "SparkFun Qwiic - Grid-EYE Infrarot-Array Breakout, AMG8833"

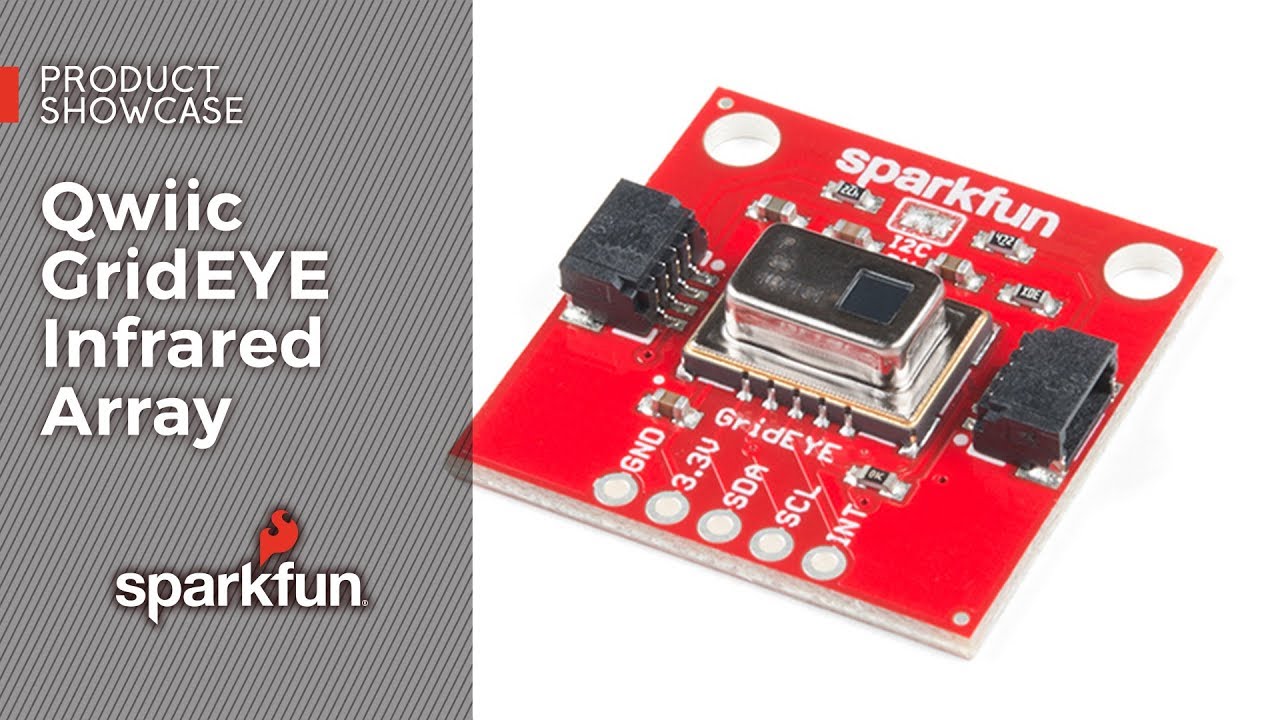

Das SparkFun Grid-EYE Infrared Array Breakout Board ist ein 8x8 Thermopile Array, d.h. Sie haben ein quadratisches Array mit 64 Pixeln, die eine unabhängige Temperaturerfassung ermöglichen. Es ist wie eine Wärmebildkamera, nur mit einer geringeren Auflösung. Um es noch einfacher zu machen, Ihr niedrig aufgelöstes Infrarotbild zu erhalten, erfolgt die gesamte Kommunikation ausschließlich über I2C, unter Verwendung unseres praktischen Qwiic-Systems. Dennoch haben wir die Pins im 0,1"-Abstand herausgebrochen, falls Sie lieber ein Breadboard verwenden möchten.

Die on-board AMG8833 Grid-EYE von Panasonic besitzt eine Genauigkeit von ±2,5°C (±4,5°F) mit einem Temperaturbereich von 0°C bis 80°C (32°F bis 176°F). Darüber hinaus kann diese IR-"Kameraplatine" menschliche Körperwärme in einer Entfernung von etwa 7 Metern oder weniger erkennen und hat eine Bildrate von 10 Bildern pro Sekunde bis zu einem Bild pro Sekunde. Es ist wichtig, darauf hinzuweisen, dass diese Version der Grid-EYE zwar die Hochleistungsvariante mit hoher Verstärkung ist, aber nur 3,3V tolerant ist. IE: Versuchen Sie nicht, es bei 5V zu betreiben (Sie werden keine gute Zeit haben).

Hinweis: Die I2C-Adresse des AMG8833 ist 0x69 und kann per Jumper auf 0x68 umgestellt werden. Für die Kommunikation mit mehreren AMG8833-Sensoren an einem Bus ist ein Multiplexer/Mux erforderlich. Wenn Sie mehr als einen AMG8833-Sensor verwenden möchten, sollten Sie das Qwiic Mux Breakout verwenden.

Features:

Betriebsspannung (Startup): 1,6V - 3,6V
Betriebsspannung (Zeitmessung): 1,5 V - 3,6 V
Stromaufnahme: 4,5 mA
8x8 Thermopile-Array
Temperaturbereich: 0°C bis 80°C (32°F bis 176°F)
Genauigkeitsrate: ±2,5°C (±4,5°F)
Menschliche Erkennungsentfernung: 7m oder weniger (22.966ft)
I2C Adresse: 0x69 (offene Steckbrücke, Standard) oder 0x68 (geschlossene Steckbrücke)
2x Qwiic Anschluss Ports

Dokumente:

Get Started with the Grid-EYE Infrared Array Breakout Guide
Schaltplan
Eagle-Dateien
Anschlussanleitung
Datenblatt (AMG8833)
Arduino-Bibliothek
Qwiic Seite
GitHub Repos
- Produkt-Repo
- Bibliotheks-Repos

Gewicht Brutto (in kg):	0.003
Zolltarifnummer:	84733020
Artikelnummer:	SEN-14607
EAN:	4060137055508
Herkunftsland:	USA
Hersteller:	SparkFun
Hersteller Produktnummer:	SEN-14607
