SparkFun Qwiic - Wägezellenmodul, NAU7802
Produktnummer: SEN-15242
CHF 16.80
CHF 16.80*

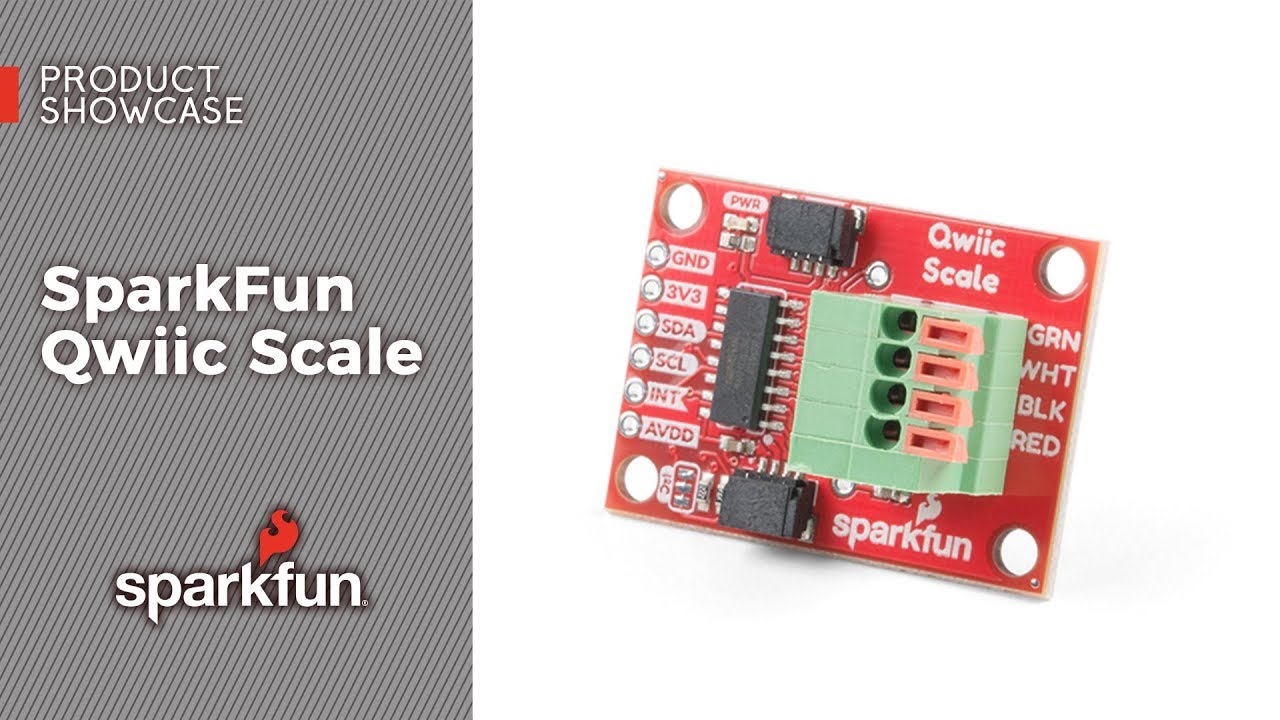

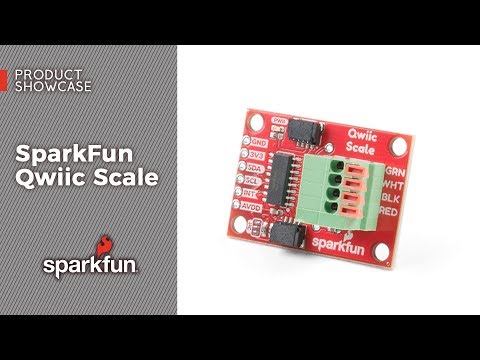

Produktinformationen "SparkFun Qwiic - Wägezellenmodul, NAU7802"
Wenn Sie eine Wägezelle an die Qwiic Scale anschließen, können Sie die Sensordaten in etwas übersetzen, das Ihr Mikrocontroller lesen kann. Der NAU7802 ist ein ADC mit eingebauter Verstärkung und I2C-Ausgang zur Verstärkung und Umwandlung der Messwerte einer Standard-Wägezelle. Eine Wägezelle ist im Grunde ein Gerät, das Druck oder Kraft in elektrische Signale umwandelt. In den meisten Fällen ist dieses Signal sehr klein und muss verstärkt werden. Es gibt viele gängige Chips, die die Änderung lesen und verstärken, aber der NAU7802 geht einen Schritt weiter und wandelt alles in einen echten I2C-Ausgang um (an einem Qwiic-Stecker).
Die Platine verfügt über vier Federklemmen, an die Sie Ihre Wägezelle anschließen können, ohne dass Sie löten müssen. Zusätzlich zu den I2C-Pins hat die Platine einen Interrupt-Pin und AVDD an den Rand der Platine herausgeführt. Die differentiellen Eingangssignale (plus ein zweiter Satz von Eingangssignalen) sind ebenfalls auf die Mitte der Platine herausgebrochen.
Hinweis: Die I2C-Adresse des NAU7802 ist 0x2A und ist hardwaredefiniert. Für die Kommunikation mit mehreren NAU7802-Sensoren an einem Bus ist ein Multiplexer/Mux erforderlich. Wenn Sie mehr als einen NAU7802-Sensor verwenden möchten, sollten Sie das Qwiic Mux Breakout verwenden.
Der NAU7802 Qwiic Scale kann auch mit dem OpenLog Artemis Datenlogger-System automatisch erkannt, gescannt, konfiguriert und aufgezeichnet werden. Kein Programmieren, Löten oder Einrichten erforderlich!
Features:
- Betriebsspannung: 3,3V (NAU7802: 2,7V-5,5V)
- 24-Bit-Zweikanal-Analog-Digital-Wandler
- Programmierbarer Gain-Verstärker
- On-Chip-Temperatursensor
- Simultane 50Hz und 60Hz Unterdrückung
- Programmierbare PGA-Verstärkungen von 1 bis 128
- Programmierbare ADC-Datenausgangsraten
- Externer differentieller Referenzspannungsbereich von 0,1V bis 5V
- Niedrige Leistungsaufnahme und programmierbare Power-Management-Optionen
- <1uA Standby-Strom
- 2x Qwiic-Steckverbinder
| Gewicht Brutto (in kg): | 0.004 |
|---|---|
| Zolltarifnummer: | 85423911 |
| Artikelnummer: | SEN-15242 |
| EAN: | 5904422352400 |
| Herkunftsland: | USA |
| Hersteller: | SparkFun |
| Hersteller Produktnummer: | SEN-15242 |
SparkFun Electronics
6333 Dry Creek Parkway
DE CO 80503 Niwot
https://www.sparkfun.com
support@sparkfun.com
WEEE-Nummer: 17968585
Verantwortliche Person für die EU
Sertronics GmbH
Am Studio 20d
DE 12489 Berlin
https://www.berrybase.de
info@berrybase.de
Sicherheitshinweise
- Sensor vor Feuchtigkeit, extremer Hitze und Staub schützen.
- Nicht unsachgemäß zerlegen oder öffnen.
- Vor Beschädigungen durch mechanische oder elektrische Überlastung bewahren.
- Nur mit kompatiblen Geräten und Spannungswerten verwenden.
- Beim Anschluss vorsichtig arbeiten, um Kurzschlüsse zu vermeiden.
- Nicht in der Nähe von starken elektromagnetischen Feldern einsetzen.
- Bei Beschädigung oder Fehlfunktion ordnungsgemäß entsorgen, nicht in den Hausmüll werfen.
- Elektronische Komponenten gemäß den regionalen Vorschriften für Elektroschrott recyceln.
