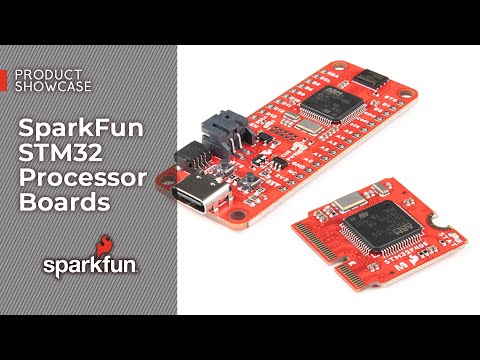

SparkFun Thing Plus, STM32

Jetzt Bestellen und 20 Berrys sichern

Unsere Empfehlungen für dich

Produktinformationen "SparkFun Thing Plus, STM32"

Mit einem 32-Bit ARM® Cortex®-M4 RISC-Kern bringt das SparkFun STM32 Thing Plus Leistung und Präzision in Ihre Projekte. Das STM32 Thing Plus bietet Ihnen eine kostengünstige und einfach zu bedienende Entwicklungsplattform, wenn Sie mehr Leistung bei minimalem Platzbedarf benötigen. Dieses Thing wird mit dem DFU-Bootloader geflasht geliefert, und um die Verwendung des Thing Plus noch einfacher zu machen, haben wir ein paar Pins umgesteckt, um das Board Feather-kompatibel zu machen. Darüber hinaus nutzt es unser praktisches Qwiic Connect System, was bedeutet, dass keine Lötarbeiten oder Abschirmungen erforderlich sind, um es mit dem Rest deines Systems zu verbinden!

Wie bereits erwähnt, basiert der STM32F405-Prozessor auf dem leistungsstarken ARM®Cortex®-M4 32-Bit-RISC-Kern und kann mit einer Frequenz von bis zu 168 MHz arbeiten. Der Cortex-M4-Kern verfügt über eine Fließkommaeinheit (FPU) mit einfacher Genauigkeit, die alle ARM-Befehle und -Datentypen für die Verarbeitung einfacher Genauigkeit unterstützt. Außerdem implementiert er einen vollständigen Satz von DSP-Befehlen und eine Speicherschutzeinheit (MPU), die die Anwendungssicherheit erhöht. Dieses Prozessor-Board nutzt den DFU-Bootloader zum Hochladen von Code und verfügt über ein umfangreiches Angebot an erweiterten E/As und Peripheriegeräten. Neben der USB-Schnittstelle und dem Qwiic-Anschluss bietet das STM32 Thing Plus einen 3,3-V-Regler und ein LiPo-Ladegerät sowie 16 MB Flash und einen microSD-Steckplatz für erweiterbaren Speicher.

Features:
STM32 Allgemeine Eigenschaften:

ARM® 32-bit Cortex®-M4 CPU mit FPU
- Adaptiver Echtzeitbeschleuniger (ART Accelerator?), der die Ausführung im 0-Wartezustand aus dem Flash-Speicher ermöglicht
- Taktfrequenz bis zu 168 MHz
- Speicherschutzeinheit
- 210 DMIPS/ 1,25 DMIPS/MHz (Dhrystone 2.1)
- DSP-Befehle
1 Mbyte Flash-Speicher
192 KByte SRAM einschließlich 64 KByte CCM (Core Coupled Memory) Daten-RAM
Flexibler statischer Speichercontroller, der Compact Flash, SRAM, PSRAM, NOR- und NAND-Speicher unterstützt
Takt-, Reset- und Versorgungsmanagement
- 1,8 V bis 3,6 V Anwendungsversorgung und E/As
- 32-kHz-Oszillator für RTC mit Kalibrierung
- Interner 32-kHz-RC-Oszillator mit Kalibrierung
Low-Power-Betrieb
- Sleep-, Stop- und Standby-Modus
- VBAT-Versorgung für RTC, 20×32 Bit Backup-Register + optional 4 KB Backup-SRAM
Debug-Modus
- Serial Wire Debug (SWD) & JTAG Schnittstellen
- Cortex-M4 Embedded Trace Macrocell?
Erweiterte Konnektivität
- USB 2.0 Full-Speed Device/Host/OTG-Controller mit On-Chip PHY
- USB 2.0 Hochgeschwindigkeits-/Vollgeschwindigkeits-Geräte/Host/OTG-Controller mit dediziertem DMA, On-Chip Full-Speed PHY und ULPI
- 10/100 Ethernet MAC mit dediziertem DMA: unterstützt IEEE 1588v2 Hardware, MII/RMII

Spezifische Peripheriegeräte auf STM32 Thing Plus:

UART-Bus
I2C-Bus
SPI-Bus
Bis zu 15 analoge Eingänge, zwei analoge Ausgänge
20 digitale E/A-Pins, 14 PWM-fähig
SDIO für microSD-Kartenunterstützung
JTAG-Debug-Unterstützung für serielle Leitungen
Power Select
LiPo-Ladeschaltung
3,3V-Regler
128 Mbit SPI Flash

Dokumente:

Einführung in das SparkFun STM32 Thing Plus Handbuch
Schaltplan
Eagle-Dateien
Platinenabmessungen
Anschlussanleitung
Datenblatt (STM32F405xx)
Qwiic Info Page
GitHub Hardware Repo
